24V电压ESD二极管
发表日期:2021-09-02浏览:1021

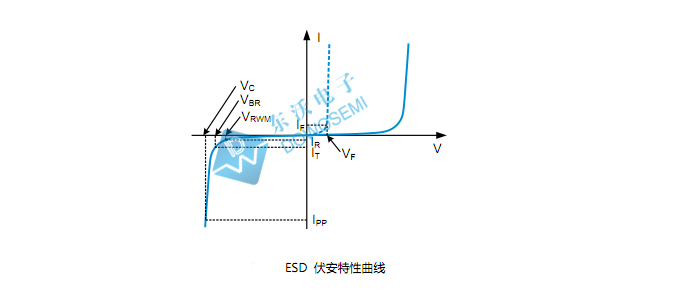

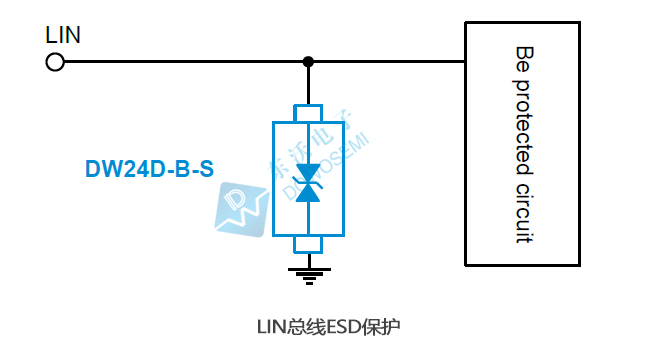

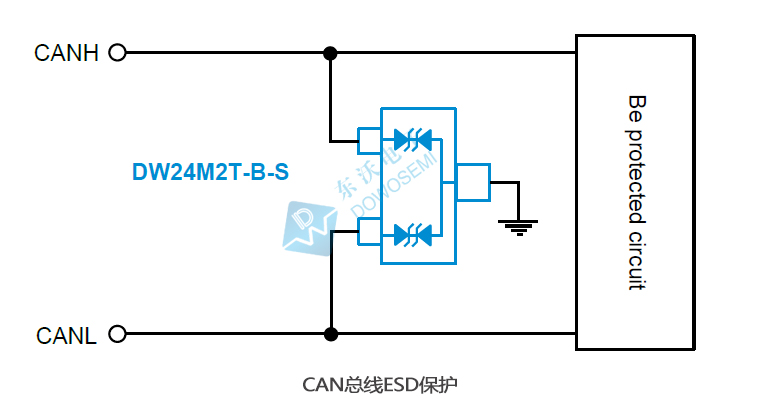

24V电压ESD二极管在通信接口是比较常用的静电保护器件,比如CAN BUS总线静电保护元器件有:PESD1CAN、PESD2CAN、DW24M2T-B-S或HDW24M2T-B-S;在LIN总线静电保护中会用到ESD二极管DW24D-B-S等等。这些料的共同点:工作电压都是24V。当然3V、3.3V、5V、8V、12V、15V、36V等TVS瞬态抑制二极管阵列在实际应用中,也是很常用的,不同的通讯接口保护需求和测试条件,所选用的ESD静电保护二极管型号也是有差异的。
那么,在实际应用,24V电压ESD静电保护二极管常用型号有哪些呢?以东沃电子供应的ESD二极管为例,常用型号有:
1)SOD-323封装:DW24DLC-B-S、DW24D-B-AT-S、DW24D-B-S、DW24D-S、DW24D3BC-B-E;2)SOD-523封装:DW24D5-E、DW24D5-B-E;
3)SOT-23封装:HDW24M2T-B-S、NUP2105L、DW24M2T-B-S、DW24M2T-B-AT-S、PESD1CAN、PESD2CAN、DW24M2T-S、DW24L-S;
4)DFN1006-2L封装:DW24DF-B-E;
DW24M2T-B-S二极管参数及应用
封装形式:SOT-23封装工作电压:24V
击穿电压:26.2V
钳位电压:40V
结电容:30pF
峰值脉冲电流:6.5A
峰值脉冲功率:350W
丝印标识:D24
数量信息:3000片/盘
IEC 61000-4-2 (ESD) ±30kV (air), ±30kV (contact)
IEC 61000-4-4 (EFT) 40A (5/50ns)
IEC 61000-4-5 (Lightning) 6.5A (8/20μs)
Applications: Automotive Networks, Control & Monitoring Systems, Portable Electronics, Set-Top Box, Servers, Notebook, and Desktop PC, Wireless Bus Protection;
DW24D-B-S二极管参数及应用
封装形式:SOD-323封装
工作电压:24V
击穿电压:26.7V
钳位电压:47V
结电容:25pF
峰值脉冲电流:8A
峰值脉冲功率:500W
丝印标识:24B
数量信息:3000片/盘
IEC 61000-4-2 (ESD) ±30kV (air), ±30kV (contact)
IEC 61000-4-4 (EFT) 40A (5/50ns)
IEC 61000-4-5 (Lightning) 8A (8/20μs)
Applications: Laptop Computers, Cellular Phones, Digital Cameras, Personal Digital Assistants (PDAs);
不同型号的ESD二极管,都有相对应的产品手册,参数应用详情,详见对应产品规格书,有关静电保护方案设计、器件选型、EMC测试服务、样品申请,可直接咨询东沃电子:136 7581 6901(微信同号)朱经理
