600W TVS二极管
发表日期:2021-09-02浏览:758

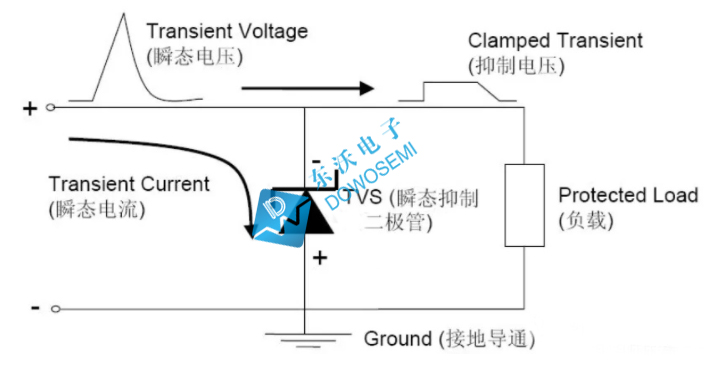

TVS二极管功率,在选型过程中是一个很重要的参数。TVS二极管的额定瞬态功率要大于电路中可能出现的最大瞬态浪涌功率。TVS的额定功率是钳位电压和峰值脉冲电流的乘积,查看东沃电子TVS二极管产品手册,可知,对于不同功率等级的TVS二极管,相同电压规格的TVS二极管钳位电压是一样的,只是峰值脉冲电流不同,峰值脉冲电流越大,防护能力更强,对应的功率也就越大。具体选用多大的功率TVS,还需要根据电路情况、保护需求和公司经济预算来决定的。同时,还需要注意的是,在实际应用中,TVS二极管的功率要留一定的余量。
TVS二极管瞬态功率在10/1000μs电流波形下,有200W、400W、500W、600W、1000W、1500W、3000W、3600W、4600W、5000W、6000W、6600W、15000W、30000W,甚至更高,之前科普过30000W、6600W、15000W、400W、200W等TVS二极管型号,接下来重点分享:600W功率TVS二极管。
600W功率TVS二极管有直插和贴片两大类之分:
直插:P6KE系列;贴片:SMBJ系列、P6SMB系列、SMA6J系列、TPSMBJ系列;
1)P6KE系列,DO-15封装,功率600W:
单向(Uni)TVS管:P6KE6.8A、P6KE7.5A、P6KE8.2A、P6KE9.1A、P6KE10A、P6KE11A、P6KE12A、P6KE13A、P6KE15A、P6KE16A、P6KE18A、P6KE20A、P6KE22A、P6KE24A、P6KE27A、P6KE30A、P6KE33A、P6KE36A、P6KE39A、P6KE43A、P6KE47A、P6KE51A、P6KE56A、P6KE62A、P6KE68A、P6KE75A、P6KE82A、P6KE91A、P6KE100A、P6KE110A、P6KE120A、P6KE130A、P6KE150A、P6KE160A、P6KE170A、P6KE180A、P6KE200A、P6KE220A、P6KE250A、P6KE300A、P6KE350A、P6KE380A、P6KE400A、P6KE440A、P6KE500A、P6KE520A、P6KE550A、P6KE600A;
双向(Bi)TVS管:P6KE6.8CA、P6KE7.5CA、P6KE8.2CA、P6KE9.1CA、P6KE10CA、P6KE11CA、P6KE12CA、P6KE13CA、P6KE15CA、P6KE16CA、P6KE18CA、P6KE20CA、P6KE22CA、P6KE24CA、P6KE27CA、P6KE30CA、P6KE33CA、P6KE36CA、P6KE39CA、P6KE43CA、P6KE47CA、P6KE51CA、P6KE56CA、P6KE62CA、P6KE68CA、P6KE75CA、P6KE82CA、P6KE91CA、P6KE100CA、P6KE110CA、P6KE120CA、P6KE130CA、P6KE150CA、P6KE160CA、P6KE170CA、P6KE180CA、P6KE200CA、P6KE220CA、P6KE250CA、P6KE300CA、P6KE350CA、P6KE380CA、P6KE400CA、P6KE440CA、P6KE500CA、P6KE520CA、P6KE550CA、P6KE600CA;
2)SMBJ系列,SMB封装,功率600W:

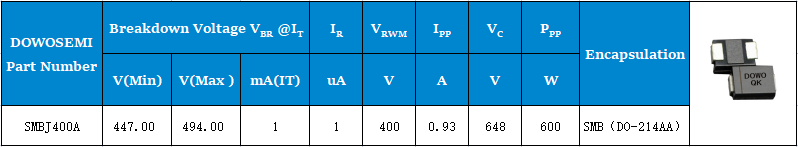

单向(Uni)TVS管:SMBJ5.0A、SMBJ6.0A、SMBJ6.5A、SMBJ7.0A、SMBJ7.5A、SMBJ8.0A、SMBJ8.5A、SMBJ9.0A、SMBJ10A、SMBJ11A、SMBJ12A、SMBJ13A、SMBJ14A、SMBJ15A、SMBJ16A、SMBJ17A、SMBJ18A、SMBJ19A、SMBJ20A、SMBJ22A、SMBJ24A、SMBJ26A、SMBJ28A、SMBJ30A、SMBJ33A、SMBJ36A、SMBJ40A、SMBJ43A、SMBJ45A、SMBJ48A、SMBJ51A、SMBJ54A、SMBJ58A、SMBJ60A、SMBJ64A、SMBJ70A、SMBJ75A、SMBJ78A、SMBJ80A、SMBJ85A、SMBJ90A、SMBJ100A、SMBJ110A、SMBJ120A、SMBJ130A、SMBJ140A、SMBJ150A、SMBJ160A、SMBJ170A、SMBJ180A、SMBJ190A、SMBJ200A、SMBJ220A、SMBJ250A、SMBJ300A、SMBJ350A、SMBJ400A、SMBJ440A;
双向(Bi)TVS管:SMBJ5.0CA、SMBJ6.0CA、SMBJ6.5CA、SMBJ7.0CA、SMBJ7.5CA、SMBJ8.0CA、SMBJ8.5CA、SMBJ9.0CA、SMBJ10CA、SMBJ11CA、SMBJ12CA、SMBJ13CA、SMBJ14CA、SMBJ15CA、SMBJ16CA、SMBJ17CA、SMBJ18CA、SMBJ19CA、SMBJ20CA、SMBJ22CA、SMBJ24CA、SMBJ26CA、SMBJ28CA、SMBJ30CA、SMBJ33CA、SMBJ36CA、SMBJ40CA、SMBJ43CA、SMBJ45CA、SMBJ48CA、SMBJ51CA、SMBJ54CA、SMBJ58CA、SMBJ60CA、SMBJ64CA、SMBJ70CA、SMBJ75CA、SMBJ78CA、SMBJ80CA、SMBJ85CA、SMBJ90CA、SMBJ100CA、SMBJ110CA、SMBJ120CA、SMBJ130CA、SMBJ140CA、SMBJ150CA、SMBJ160CA、SMBJ170CA、SMBJ180CA、SMBJ190CA、SMBJ200CA、SMBJ220CA、SMBJ250CA、SMBJ300CA、SMBJ350CA、SMBJ400CA、SMBJ440CA;
3)TPSMBJ系列SMB封装,功率600W,符合AEC Q101认证:
单向(Uni)TVS管:TPSMBJ11A、TPSMBJ12A、TPSMBJ13A、TPSMBJ14A、TPSMBJ15A、TPSMBJ16A、TPSMBJ17A、TPSMBJ18A、TPSMBJ19A、TPSMBJ20A、TPSMBJ22A、TPSMBJ24A、TPSMBJ26A、TPSMBJ28A、TPSMBJ30A、TPSMBJ33A、TPSMBJ36A、TPSMBJ40A、TPSMBJ43A、TPSMBJ45A、TPSMBJ48A、TPSMBJ51A、TPSMBJ54A、TPSMBJ58A、TPSMBJ60A、TPSMBJ64A、TPSMBJ70A、TPSMBJ75A、TPSMBJ78A、TPSMBJ85A、TPSMBJ90A、TPSMBJ100A、TPSMBJ110A、TPSMBJ120A、TPSMBJ130A、TPSMBJ140A、TPSMBJ150A、TPSMBJ160A、TPSMBJ170A;
双向(Bi)TVS管:TPSMBJ11CA、TPSMBJ12CA、TPSMBJ13CA、TPSMBJ14CA、TPSMBJ15CA、TPSMBJ16CA、TPSMBJ17CA、TPSMBJ18CA、TPSMBJ19CA、TPSMBJ20CA、TPSMBJ22CA、TPSMBJ24CA、TPSMBJ26CA、TPSMBJ28CA、TPSMBJ30CA、TPSMBJ33CA、TPSMBJ36CA、TPSMBJ40CA、TPSMBJ43CA、TPSMBJ45CA、TPSMBJ48CA、TPSMBJ51CA、TPSMBJ54CA、TPSMBJ58CA、TPSMBJ60CA、TPSMBJ64CA、TPSMBJ70CA、TPSMBJ75CA、TPSMBJ78CA、TPSMBJ85CA、TPSMBJ90CA、TPSMBJ100CA、TPSMBJ110CA、TPSMBJ120CA、TPSMBJ130CA、TPSMBJ140CA、TPSMBJ150CA、TPSMBJ160CA、TPSMBJ170CA;
有关P6SMB系列、SMA6J系列TVS二极管型号就不多加列举了,感兴趣的新老电子工程师可直接向东沃电子索取,咨询热线:136 7581 6901(微信同号)朱经理
