汽车产品常用的TVS二极管

对于从事汽车电子产品的企业来说，汽车电子产品的过电压、过电流、防浪涌保护措施是必不可缺少的。甚至有些要求高的汽车电子产品，还需要过ISO 16750-2和ISO 7637-2测试，比如汽车电源系统、照明、电机、座椅、车门窗、数字I/O、模拟I/O、开关/按键等产品。不同的汽车电子产品，过的测试条件要求不一样，选型也就不一样。为此，当有客户前来东沃电子询保护方案时，都需要详细了解客户的产品电路情况、测试要求和保护需求，才能够“对症下药”！那么，在汽车电子产品中，会常用到哪些TVS二极管呢？

· RJ45接口保护用TVS：DW03DLC-B-S，测试标准ISO 10605-2、IEC 61000-4-2；

· 电源线保护用TVS：测试标准ISO7637-2 波形1/2a/2b/3a/3b/5a/5b

1）12V系统：SMBJ24CA、SMCJ24CA、SMDJ24CA、SM8S24A；

2）24V系统：SMBJ36CA、SMCJ36CA、SMDJ36CA、SM8S36A；

· CAN BUS保护用TVS：HDW24M2T-B，测试标准ISO 10605-2、IEC 61000-4-2；

· LIN BUS保护用TVS：DWESD1LIN，测试标准ISO 10605-2、IEC 61000-4-2；

· RF接口保护用TVS：DW05DLC-B-S，测试标准ISO 10605-2、IEC 61000-4-2；

· SD卡保护用TVS：DW05-4RVLC-E，测试标准ISO 10605-2、IEC 61000-4-2；

· SIM卡保护用TVS：DW05DLC-B-S、DW05-4RVLC-E，测试标准ISO 10605-2、IEC 61000-4-2；

· HDMI接口ESD保护用TVS：DW05DUCF-B-E、DW05-4R2P-S，测试标准ISO 10605-2、IEC 61000-4-2；

·  USB2.0接口ESD保护用TVS：DW05R-E、DW05DLC-B-S、DW05-4RVLC-E，测试标准ISO 10605-2、IEC 61000-4-2；

· USB3.0接口ESD保护用TVS：DW05DUCF-B-E，测试标准ISO 10605-2、IEC 61000-4-2；

· 电池管理系统产品用TVS：SM8S22A、SM712、5.0SMDJ90CA、SMDJ85CA、PESD2CAN；

·  汽车电源产品用TVS：5KP24CA、5KP36CA、SM8S24CA、5.0SMDJ36CA、SM8S24A、SM8S36A；

· 车载网络产品用TVS：SM8S22A、SMBJ22A；

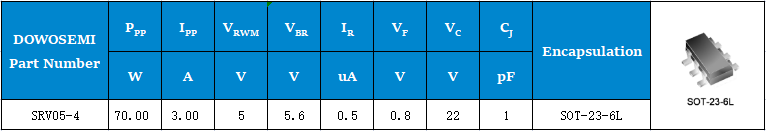

· T-BOX产品用TVS：SMDJ28CA、5.0SMDJ20CA、SRV05-4；

· 倒车雷达影像产品用TVS：SM712、SM6S20A；

· 车灯产品用TVS：SMF4L24CA、SM8S24A；

· 门窗雨刷座椅控制系统产品用TVS：SMBJ22A、SMDJ24CA；

· 汽车空调系统产品用TVS：SM8S36A、SM6S22A、SM6S24A；

· 汽车仪表产品用TVS：SMCJ36CA、SMCJ24CA、SM6S22A、SM8S36A；

· 多媒体GPS产品用TVS：DW03D5-B-E、DW05D5-B-E、SRV05-4、DW05L-S；

· ADAS产品用TVS：PESD2CAN、SM8S24A；

· 胎压监测系统产品用TVS：SM8S22A、SM6S22A、SMBJ22A；

……

以上列举的只是部分汽车电子产品上常用的TVS二极管型号，具体方案还需要具体选型。想了解更多有关汽车电子产品的保护方案及选型，可直接联系东沃电子产品经理：136 7581 6901（微信同号）朱经理
