05D系列金属氧化物压敏电阻MOV

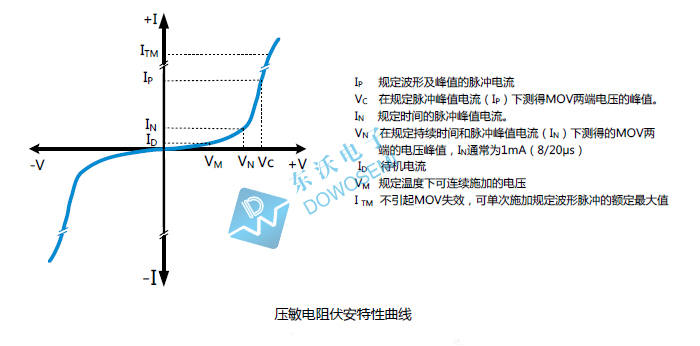

压敏电阻MOV有贴片压敏电阻和直插压敏电阻之分，直插压敏电阻也就是常说的金属氧化物压敏电阻，根据封装分类，有：05D、07D、10D、14D、20D、25D。那么，压敏电阻是怎么工作的呢？压敏电阻MOV具有对称的伏安特性曲线，在实际应用过程中，一般并联在电路中。电路正常工作时，压敏电阻处于高阻状态，不影响电路的正常工作。当电路中有异常瞬时过电压流过并达到导通电压时，MOV由高阻状态转为低阻状态，泄放异常瞬时过电压导致的瞬时过电流，把异常瞬态过电压钳位在一个安全的水平，从而保护后级电路免受异常瞬时过电压的损坏。接下来，重点要详述的是05D系列压敏电阻，从特性、应用、型号等方面详细阐述。

05D系列压敏电阻特性

· Wide operating voltage (V0.1mA) range from 18V to 751V.
· Fast responding to transient over-voltage.
· Large absorbing transient energy capability.
· Low clamping ratio and no follow-on current.
· Meets MSL level 1, per J-STD-020.
· Safety number: CUL- E317616  VDE- 40028836  CQC-12001076477  ISO 9001-2018.
· Coating (Epoxy Resin): Flame-Retardant to UL 94 V-0.
· Insulation Resistance: > 100M Ω.

05D系列压敏电阻应用

· 晶体管，二极管，集成电路，可控硅或可控硅半导体保护；
· 消费类电子产品的浪涌保护；
· 工业电子产品的浪涌保护；
· 电子家电、燃气、石油电器的浪涌保护；
· 继电器和电磁阀浪涌保护；

05D系列压敏电阻型号

标准系列压敏电阻：05D180L、05D220K、05D270K、05D330K、05D390K、05D470K、05D560K、05D680K、05D820K、05D101K、05D121K、05D151K、05D181K、05D201K、05D221K、05D241K、05D271K、05D301K、05D331K、05D361K、05D391K、05D431K、05D471K、05D511K、05D561K、05D621K、05D681K、05D751K；

高浪涌系列压敏电阻：05D180LJ、05D220KJ、05D270KJ、05D330KJ、05D390KJ、05D470KJ、05D560KJ、05D680KJ、05D820KJ、05D101KJ、05D121KJ、05D151KJ、05D181KJ、05D201KJ、05D221KJ、05D241KJ、05D271KJ、05D301KJ、05D331KJ、05D361KJ、05D391KJ、05D431KJ、05D471KJ、05D511KJ、05D561KJ、05D621KJ、05D681KJ、05D751KJ；

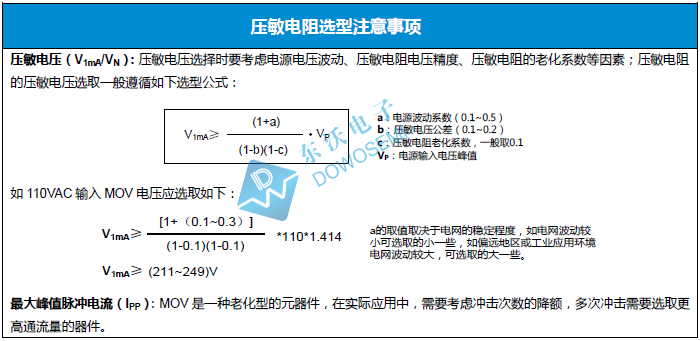

压敏电阻具有高浪涌吸收能力、单体通流量可达几百安培至几十千安培、响应速度ns秒级、电压范围18V-1800V。但是由于其寄生电容比较大，不适合在高频信号系统中使用。在实际应用中，为了提高MOV的可靠性，一般会搭配陶瓷气体放电管或玻璃气体放电管一起使用，减缓压敏电阻的老化。具体选用什么型号的压敏电阻，还需要根据电路情况和保护需求来选择。压敏电阻选型，东沃电子DOWOSEMI专业可靠！
