RJ45以太网接口保护方案

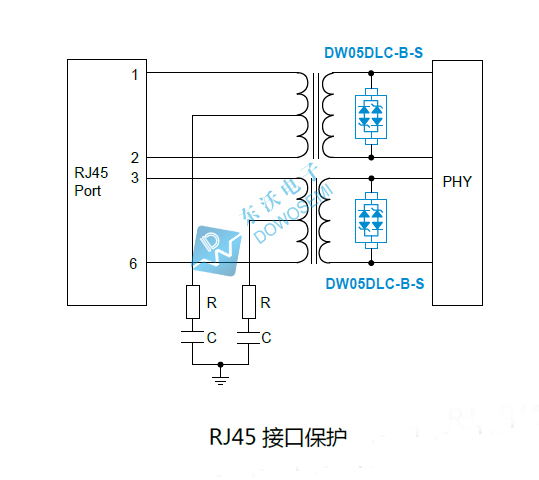

RJ45以太网接口静电保护方案有很多种，接下来主要分享其中的一种方案，如下图：

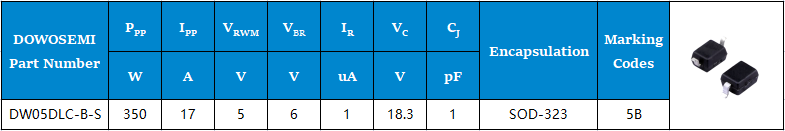

从上图中可以看出，针对RJ45以太网接口静电防护应用，东沃电子FAE工程师推荐选用ESD静电保护二极管DW05DLC-B-S，双向、SOD-323封装、峰值脉冲功率 (tp = 8/20μs)350W、5V工作电压、17A峰值脉冲电流、6V最小击穿电压、18.3V钳位电压、结电容低至1pF，静电防护等级满足IEC61000-4-2(ESD)±30kV（Air），±30kV（Contact）/IEC61000-4-5(Surge)：17A(8/20μs)。想了解更多有关RJ45以太网接口静电保护方案和ESD二极管DW05DLC-B-S相关信息和应用，详情咨询：136 7581 6901（微信同号）朱经理
