ESD静电放电抗扰度测试标准IEC 61000-4-2详解
发表日期：2021-08-12浏览：10805
EMC测试标准之一：IEC 61000-4-2 ESD静电放电抗扰度测试，是模拟操作人员或物体在接触设备时产生的放电及人或物体相对对邻近物体之放电，检测被测试设备抵抗静电放电的抗干扰能力。此标准适用于非特殊之电子电气设备。制定产品有关EMC电磁兼容性测试标准应该根据产品的特性和工作场合来选择合适的测试标准和等级。
ESD静电放电测试方式
ESD静电放电抗扰度测试标准IEC 61000-4-2有两种测试方式：
1）接触放电（Contact Discharge）：通过导体直接耦合方式，也就是利用放电电击直接对被测试或设备实施放电；2）空气放电（Air Discharge）：透过空间辐射耦合方式，也就是对被测物体或测试设备邻近之耦合板实施放电。
在ESD静电放电测试中，接触放电是首选。在相同的放电电压情况下，接触放电的严格度远大于空气放电。除非在不得已的情况下，比如键盘金属导电部分藏在绝缘层覆盖下或设备螺丝钉金属部分有时可见有时不见，此时不得不用空气放电方法来测试。
ESD静电放电测试等级

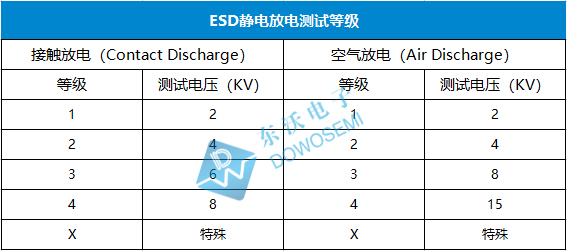

ESD静电放电测试等级如下图：
具体测试等级，则需要根据产品的使用情况来选择！
ESD静电放电测试方法
ESD静电放电测试分为两种：
1）实验室进行测试之形式测试；2）最终安装条件下对设备进行之安装后测试；
一般来说，实验室进行测试之形式测试标准为优先测试方法。关于IEC 61000-4-2静电放电测试标准，有很多需要注意的事项，为此，建议找专业的技术员指导测试，少走弯路。在ESD静电放电测试IEC 61000-4-2标准中，只要有可能，一律采用接触放电方式进行测试。东沃电子生产、供应的ESD二极管，广泛应用于通信端口中，助力通过IEC 61000-4-2 ESD静电放电测试！EMC测试预约热线：137 5773 6996（微信同号）余工！
