瞬态抑制二极管有没有方向？如何区分？
发表日期：2021-08-12浏览：1026
常有客户向TVS二极管厂家东沃电子求助：“瞬态抑制TVS二极管焊接时，需要区分方向吗？”关于瞬态抑制二极管方向这个话题，几乎每个新手电子工程师都会有这个疑问。那么，瞬态抑制TVS二极管到底有没有方向呢？在焊接的时候，如何区分方向呢？单双向瞬态抑制二极管在使用方面，有什么区别呢？
瞬态抑制二极管有方向吗？
根据瞬态抑制二极管SM8S系列产品手册查询可知，品牌DOWO（东沃）生产的汽车级TVS管SM8S30A和SM8S30CA在工作电压、钳位电压、功率、封装、击穿电压、漏电流、峰值脉冲电流等参数是一样，唯一的区别就在于SM8S30A是Uni（单向），SM8S30CA是Bi（双向）。双向瞬态抑制二极管在焊接时，是不需要区分方向；而单向TVS管，是需要区分方向的，有阴极线的一端是负极。
瞬态抑制二极管方向如何区分？
那么，瞬态抑制二极管方向如何区分呢？这其中有什么规律和技巧吗？最简单直观的方法就是看元器件表面，如上面有一根阴极线，就是单极性TVS管，单向，否则就是双向；也可以看型号，上文中提及到的SM830A和SM8S30CA，可见型号尾缀后面A代表单向，CA代表双向。当然，也可以通过查看产品手册和借用万用表测试！
单双向瞬态抑制二极管有什么差异？

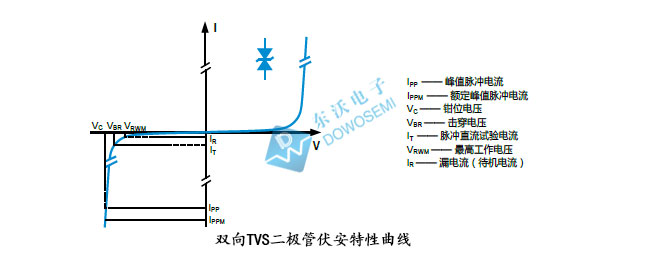

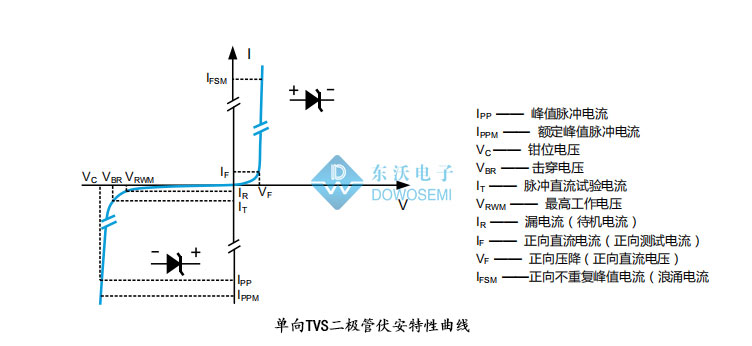

1）电流曲线不同：单向TVS管的正向特性与普通的稳压管相同，反向是PN结雪崩器件；双向TVS管的正反向都是PN结雪崩器件。2）结电容不同：单向TVS的结电容要比双向的TVS大。
3）应用不同：单向TVS一般用在直流电路中，双向TVS一般用在交流电路中。
关于瞬态抑制二极管方向的问题，看完是不是瞬间就明白了？如果还有不明白的地方，可随时咨询TVS厂家东沃电子，从电路方案设计、TVS二极管选型、EMC测试、样品申请，一站式满足客户的需求。必要时，还可支持定制！
