二极管分类及常用型号大全

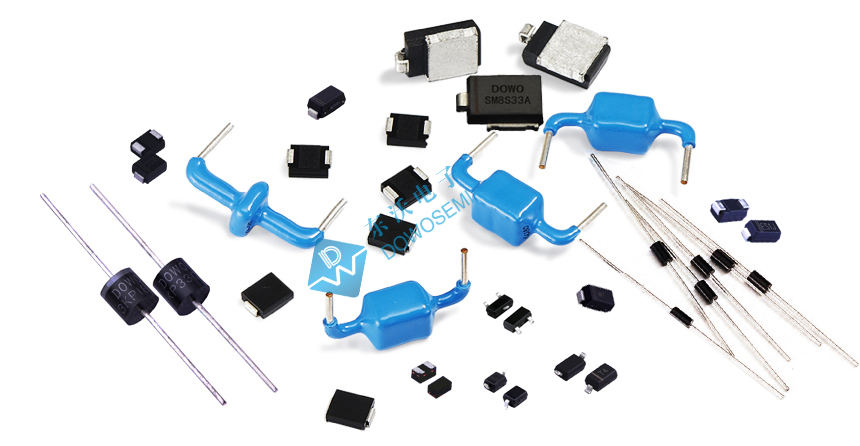

二极管在电子设备产品中，可谓是无处不在。二极管根据半导体材料，可分为锗二极管和硅二极管之分；根据管芯结构，可分为点接触型二极管、面接触型二极管和平面型二极管；根据用途，可分为TVS瞬态抑制二极管、ESD二极管、稳压二极管、整流二极管、肖特基二极管、快恢复二极管、超快恢复二极管等等。

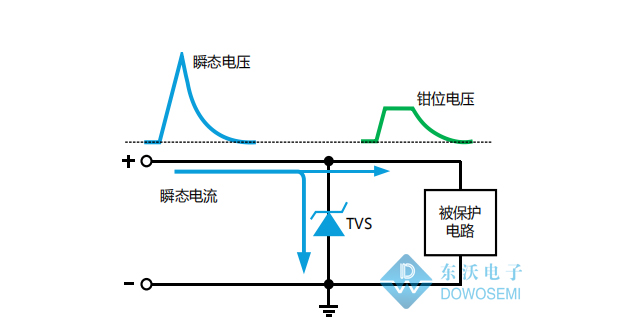

TVS瞬态抑制二极管

1）SOD-123封装：SMF3.3A-SMF35A、TPSMF13A-TPSMF58A、SMF4L5.0A-SMF4L85A;
2）SMA/DO-214AC封装：SMAJ5.0A(CA)-SMAJ440A(CA)、P4SMA6.8A(CA)-P4SMA600A(CA)、TPSMAJ10A(CA)-TPSMAJ85A(CA)、SMA6J5.0A-SMA6J58A(CA);
3）DO-41封装：P4KE6.8A(CA)-P4KE600A(CA);
4）DO-15封装：SA5.0A(CA)-SA190A(CA)、P6KE6.8A(CA)-P6KE600A(CA);
5）SMB/DO-214AA封装：SMBJ5.0A(CA)-SMBJ440A(CA)、P6SMB6.8A(CA)-P6SMB600A(CA)、TPSMBJ11A(CA)-TPSMBJ170A(CA)、SMB10J5.0A(CA)-SMB10J85A(CA);
6）DO-201封装：1.5KE6.8A(CA)-1.5KE600A(CA);
7）SMC/DO-214AB封装：1.5SMC6.8A(CA)-1.5SMC600A(CA)、SMCJ5.0A(CA)-SMCJ440A(CA)、TPSMCJ10A(CA)-TPSMCJ78A(CA)、SMDJ5.0A(CA)-SMDJ440A(CA)、TPSMDJ10A(CA)-TPSMDJ43A(CA)、5.0SMDJ11A(CA)-5.0SMDJ440A(CA)、TP5.0SMDJ10A(CA)-TP5.0SMDJ58A(CA);
8）DO-218AB封装：SM5S10A-SM5S43A、SM6S10A-SM6S43A、SM8S10A(CA)-SM8S48A(CA)、SM8T16A(CA)-SM843A(CA)；
9）R-6/P600封装：3KP5.0A(CA)-3KP440A(CA)、5KP5.0A(CA)-5KP440A(CA)、LDP10A(CA)-LDP60A(CA)、15KP17A(CA)-15KP280A(CA)、30KP28A(CA)-30KP320A(CA);
10）NA封装：K1076-KD076；

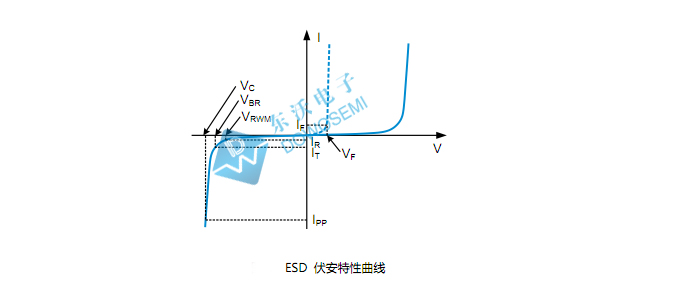

ESD二极管

静电保护专用器件——ESD二极管，不同厂家供应的ESD保护管，型号命名方式是有差异的，但是封装形式是统一的，常用ESD二极管封装形式有：SOT-23、SOT-23-6L、SOD-323、SOD-323F、SOD-523、SOD-723、SOD-923、SOT-143、SOT-353、SOT-363、SOT-523、SOT-553、SOT-563、SO-8、DFN-10L、QFN-16L、DFN-8L、DFN-6L、DFN-16L、DFN-18L、DFN-3L、DFN-2L、DFN0603-2L、DFN0603-D、DFN1006-2L、DFN1610-2L、DFN1610-6L、DFN2010-8L、DFN2020-3L等等。

1W-5W大功率稳压二极管

1）DO-41封装：1N4728A-Z1330A、1N5919B-1N5956B;
2）SMA/DO-214AC封装：SMA4728A-SZ1330A、SMA5919B-SMA5956B;
3）DO-15封装：2EZ5.6D5-2EZ330D5、3EZ5.6D5-3EZ200D5;
4）SMB/DO-214AA封装：SMB2EZ5.6D5-SMB2EZ330D5、SMB3EZ5.6D5-SMB3EZ200D5;
5）DO-201封装：1N5333B-1N5388B;
6）SMC/DO-214AB封装：SMC5333B-SMC5388B;

整流二极管

1）SMA封装：S1A-S1M、M1-M7、GS1A-GS1M、GF1A-GF1M;
2）SMAF封装：S1AF-S1MF、M1F-M7F、S2AF-S2MF、S3AF-S3MF、GS1AF-GS1MF;
3）SMB封装：S2A-S2M、GF2A-GF2M、GS2A-GS2M；
4）SMBF封装：S2ABF-S2MBF、S3ABF-S3MBF、S4ABF-S4MBF、S5ABF-S5MBF、GS2ABF-GS2MBF；
5）SMC封装：S3A-S3M、GF3A-GF3M、GS3A-GS3K；
6）SOD-123FL封装：S07A-S07M、A1/SOD4001-A7/SOD4007、GS1001FL-GS1008FL；

肖特基二极管

1）SMA封装：SS/SK12-SS/SK110、SS/SK22-SS/SK210、SS/SK32-SS/SK320、SS/SK52-SS/SK520、BX32-BX320、10MQ040-10MQ100、10BQ040-10BQ100、MBRA120-MBRA1100、MBRA240-MBRA2100；
2）SMAF封装：SS/SK12F-SS/SK110F、SS/SK22F-SS/SK210F、SS/SK32F-SS/SK320F、SS/SK52F-SS/SK520F;
3）SMB封装：SS/SK22-SS/SK210、SS/SK32-SS/SK320、SS/SK52-SS/SK520、MBRS120-MBRS1100、MBRS220-MBRS2100、20BQ040-20BQ100;
4）SMBF封装：SS22BF-SS210BF、SS32BF-SS320BF、SS52BF-SS520BF、SS345BF、SS545BF；
5）SMC封装：SS/SK32-SS/SK320、SS/SK52-SS/SK520、30BQ404-30BQ100、BR32-BR320、MBRS320-MBRS3100、MBRS520-MBRS540、B320-B3100；
6）SOD-123FL封装：SDB10A20-SDB10A40、SS1040FL-SS10100FL、SS2040FL-SS20100FL、SS3040FL-SS30100FL、DSS/DSK12-DSS/DSK110、DSS/DSK22-DSS/DSK220、DSS/DSK32-DSS/DSK320、MBRX120-MBEX1A0;
7）TO-277封装：SB1045L、SB1015L、SB1545L、SB1550L、SB1560L、SB1060L、PS1045L、PS1015L、PS1545L、PS1550L、PS1560L、PS1060L;

快恢复二极管

1）SMA封装：RS1A-RS1M、FR1A-FR1M、BYG10D-BYG10M、BYG20D-BYG20M、BYG30D-BYG30M;
2）SMAF封装：RS1AF-RS1MF、RS2AF-RS2MF、RS3AF-RS3MF;
3）SMB封装：RS2A-RS2M、FR2A-FR2M;
4）SMBF封装：RS2ABF-RS2MBF、RS3ABF-RS3MBF、RS4ABF-RS4MBF、RS5ABF-RS5MBF;
5）SMC封装：RS3A-RS3K、FR3A-FR3M;
6）SOD-123FL封装：F1-F7、RS1001FL-RS1008FL、RS07A-RS07M;

超快恢复二极管

1）SMA封装：MURA110-MURA1100、MURA210-MURA2100、US1A-US1M、ES1A-ES1M、ER1A-ER1M、UF1A-UF1M、HS1A-HS1M;
2）SAMF封装：US1AF-US1MF、ES1AF-ES1MF、ER1AF-ER1MF、UF1AF-UF1MF、ES2AF-ES2MF、ER2AF-ER2MF、US3AF-US3MF、US2AF-US2MF；
3）SMB封装：MURS105-MURS1100、MURS205-MURS2100、US2A-US2M、ER2A-ER2M、ES2A-ES2M、HS2A-HS2M；
4）SMBF封装：ES1ABF-ES1JBF、ES2ABF-ES2JBF、ES3ABF-ES3JBF；
5）SMC封装：MURS320-MURS360、MURS420-MURS480、US3A-US3M、ES3A-ES3M、ER3A-ER3M、UF3A-UF3M、HS3A-HS3M;

关于二极管的分类和常用型号，就分享到这儿了！二极管厂家东沃电子，热忱欢迎广大新老客户带料前来询价，品质保证、厂家价格、现货直供！136 7581 6901（微信同号）朱经理。
