220V电压TVS二极管，双向，该如何选型？

前日，来自贵州的一位新客户前来东沃电子咨询：“220V工作电压的TVS二极管，双向，有哪些型号？”根据TVS工作电压来询料，这在业内都是很常见的，可见客户对TVS的目标需求还算是比较明确的，但是，这远远是不够的！要知道，TVS瞬态抑制二极管选型，是一门很大的学问，不仅需要超强的理论知识，还需要丰富的实践经验来支持。

TVS瞬态抑制二极管工作电压最低可做到3.3V，最高可达600V，甚至更高，220V瞬态抑制二极管，属于高压TVS二极管行列之中，具体型号有：

1）单向：SMF220A（200W功率 SOD-123封装 丝印TZ）、SMAJ220A（400W功率 DO-214AC封装 丝印SX）、SMBJ220A（600W功率 DO-214AA封装 丝印PX）、SMCJ220A（1500W功率 DO-214AB封装 丝印GHX）、3KP220A（3000W功率 P600封装）、SMDJ220A（3000W功率 DO-214AB封装 丝印PHX）、5KP220A（5000W功率 P600封装）、5.0SMDJ220A（5000W功率 DO-214AB封装 丝印5PHX）、15KP220A（15000W功率 P600封装）；

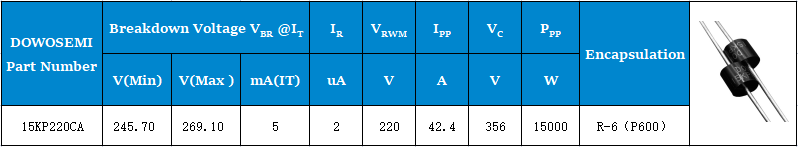

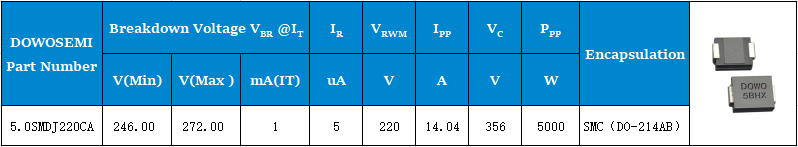

2）双向：SMF220CA（200W功率 SOD-123封装 丝印PZ）、SMAJ220CA（400W功率 DO-214AC封装 丝印VX）、SMBJ220CA（600W功率 DO-214AA封装 丝印EX）、SMCJ220CA（1500W功率 DO-214AB封装 丝印BHX）、3KP220CA（3000W功率 P600封装）、SMDJ220CA（3000W功率 DO-214AB封装 丝印DHX）、5KP220CA（5000W功率 P600封装）、5.0SMDJ220CA（5000W功率 DO-214AB封装 丝印5BHX）、15KP220CA（15000W功率 P600封装）；

可见，满足工作电压220V、双向的TVS二极管型号有：SMF220CA、SMAJ220CA、SMBJ220CA、SMCJ220CA、3KP220CA、SMDJ220CA、5KP220CA、5.0SMDJ220CA、15KP220CA，它们之间区别就在于封装、功率、峰值脉冲电流的不同，是选用直插封装还是贴片封装，则需要根据电路设计布局来决定；是选用功率大点的TVS还是功率小一点的TVS，要根据电路保护需求和EMC测试需求来决定。很多客户经常咨询东沃电子工程师，认为峰值脉冲功率越高的TVS，防护等级越好，越能满足电路的保护需求。

要知道，合理假设更高的额定功率，也就意味着该TVS二极管能够吸收更高的瞬态电流。当然，也要知道，在给定脉冲电流情况下，钳位电压越低，保护级别越高。TVS峰值脉冲功率是在TVS不损坏的情况下可以吸收多少功率的量度，但是不能预测TVS对敏感电路的保护程度。
