ESD二极管SO-8封装产品型号

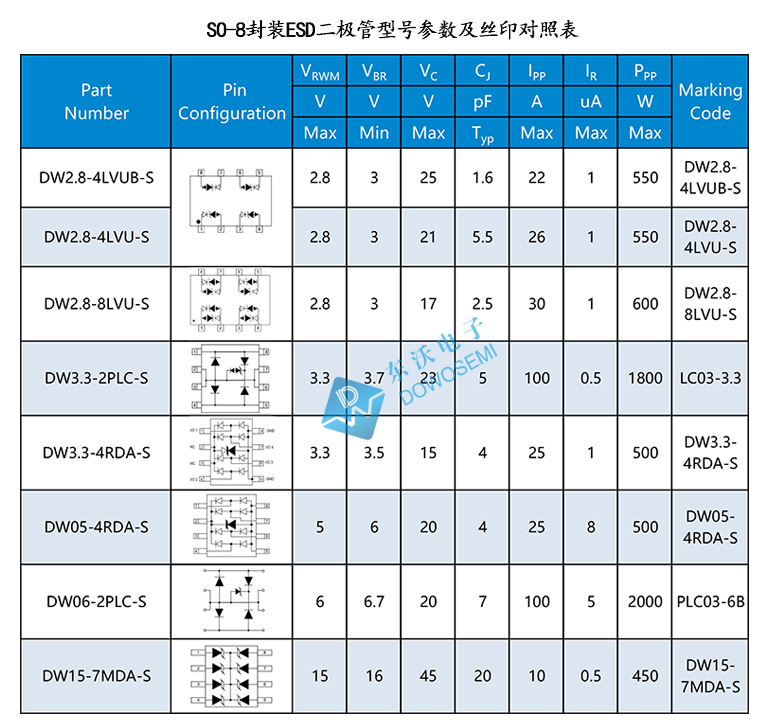

提及电路保护器件，对于新老硬件电子工程师而言，并不陌生。电路保护设计方案过程中，其中电路保护器件选型是最耐电子工程师寻味的过程。电路保护器件主要分为四类：雷击浪涌防护器件、过电压防护器件、过电流保护器件和静电防护器件。接下来要分享的是ESD静电防护器件SO-8封装产品常用型号：DW2.8-4LVUB-S、DW2.8-4LVU-S、DW2.8-8LVU-S、DW3.3-2PLC-S、DW3.3-4RDA-S、DW05-4RDA-S、DW06-2PLC-S、DW15-7MDA-S……

1）ESD管DW2.8-4LVUB-S参数

工作电压：2.8V
最小击穿电压：3V
结电容：1.6pF
钳位电压：25V
峰值脉冲电流：22A
峰值脉冲功率：550W
漏电流：1uA
封装形式：SO-8

2）ESD管DW3.3-2PLC-S参数

工作电压：3.3V
最小击穿电压：3.7V
结电容：5pF
钳位电压：20V
峰值脉冲电流：100A
峰值脉冲功率：1800W
漏电流：0.5uA
封装形式：SO-8

3）ESD管DW15-7MDA-S参数

工作电压：15V
最小击穿电压：16V
结电容：20pF
钳位电压：45V
峰值脉冲电流：10A
峰值脉冲功率：450W
漏电流：0.5uA
封装形式：SO-8

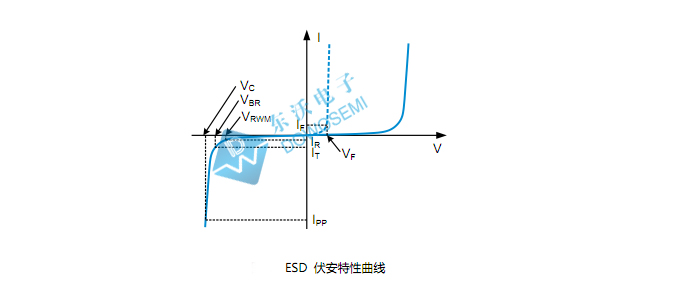

由此可知，ESD二极管参数有封装、工作电压、击穿电压、钳位电压、功率、电流、结电容等等，在ESD二极管选型过程中，这些参数起到很重要的作用，最终型号的确认，则需要电子工程师根据EMC电磁兼容性测试结果来选择。那么，ESD二极管选型技巧，有哪些呢？

1）ESD管的工作电压要大于电路中的最高工作电压；
2）ESD管的箝位电压要小于后级电路被保护芯片所能承受的最大峰值电压；
3）根据电路设计布局及被保护线路数选择合适的封装形式。一般而言，封装形式越大，防护等级越高；
4）在通信接口静电防护中，要尤其注意传输速率和信号的频率，避免ESD管结电容过高干扰通信质量；当信号频率或传输速率较高时，应选用低电容ESD保护管；
5）具体选型，建议在专业的技术指导下完成，选型、EMC测试、样品，一站式支持；

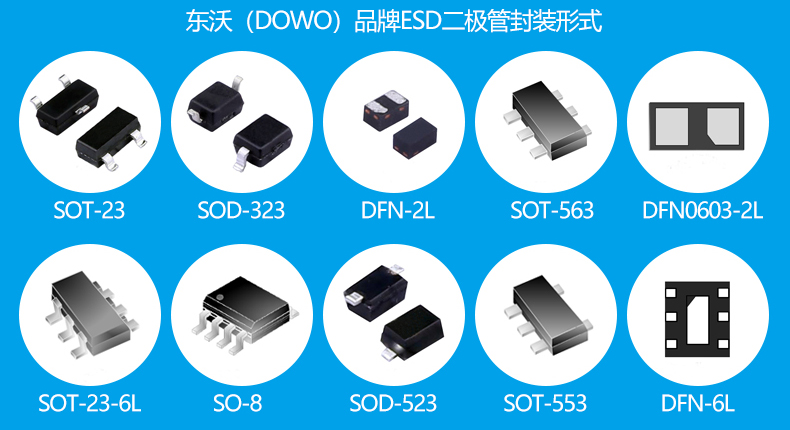

SO-8封装只是ESD二极管封装形式的一种，想了解更多其他封装形式的ESD管，东沃电子随时为您服务：136 7581 6901（微信同号）朱经理！
