5V工作电压ESD二极管
发表日期：2021-08-02浏览：1134
细心的硬件电子工程师或采购会发现，不同厂家供应的ESD二极管型号是有差异的，但是各项参数都是一样的，能够实现pin to pin替代。那么，ESD二极管型号命名到底有没有规律呢？答案是：有的。以东沃电子生产的ESD二极管DW05DLC-B-S为例，其中的字母和数字含义，您知道多少？

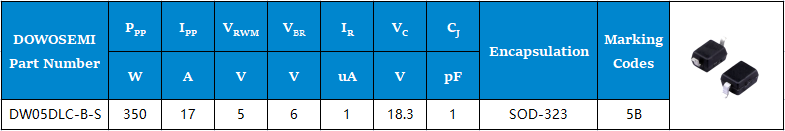

ESD二极管型号：DW05DLC-B-S，其中DW表示的是东沃DOWO的缩写；05表示的是工作电压：5V；D表示的是保护线路数，D为单路，M为多路；LC表示的是电容，LC为低电容、UC为超低电容、NC为常规电容、HC为高电容；B表示的是极性，B为单向，U为单向；S表示的是功率等级，S为功率150W以上，E为功率150W以下。当然，这个明明规律适合大多数，也有部分ESD二极管型号比较另类，不管如何，最终主要看的还是产品规格书中的各项参数。接下来，重点分享东沃电子工作电压为5V的ESD二极管型号，常用型号有：
1）SOD-323封装ESD型号：DW05DLC-B-S、DW05DLC-S、DW05D-B-01-S、DW05D-B-AT-S、DW05D3LC-B-E、DW05D3LC-B-01-E、DW05DLV-S、DW05D-S；2）SOT-23-6L封装ESD型号：DW05-4R2S-S、DW05-4R5S-S、DW05-4R-S、DW05-4RUL-S、DW05-4RV-S、DW05-4RVLCA-E、SRV05-4、DW05-4RVLC-E、DW05-5RV-01-E、DW05-4RVLCH-E、SR05-4、DW05MS-B-S、DW05MSC-S、DW05MS-S；
3）SOT-23封装ESD型号：DW05M2T-B-S、DW05M2T-B-01-S、DW05M2T-S、DW05MLC-E、DW05LUC-S、DW05L-S、DW05M2UC-E；
4）DFN-2L封装ESD型号：DW05DUCF-01-E、DW05DLCF-01-E、DW05D8N-B-01-E、DW05DF-B-01-E、DW05DPF-B-01-S、DW05DRF-B-01-E、DW05DRF-B-E、DW05DUCF-B-01-E、DW05DUCF-BF-E、DW05DF-BN-E、DW05DLCF-B-01-E、DW05DGCF-B-E、DW05DLVF-B-E、DW05DF-E、DW05DP-S、DW05DUCFC-E；
5）SO-8封装ESD型号：DW05-4RDA-S;
6）SOD-523封装ESD型号：DW05D5BC-B-E、DW05D5-B-E、DW05D5-B-S、DW05D5-S、DW05D5BC-E、DW05D5MC-E、DW05D5LC-B-E、DW05D5UC-B-E、DW05D5LC-B-01-E、DW05D5LV-B-E、DW05D5UC-E；
7）SOD-723封装ESD型号：DW05D7LC-B-E；
8）SOD-923封装ESD型号：DW05D9-B-E、DW05D9-E；
9）SOT-563封装ESD型号：DW05MFC-E、DW05-2RT5-E、DW05-4RT5-E；
10）SOT-143封装ESD型号：DW05R-E、DW05RXLC-S；
11）SOT-353封装ESD型号：DW05MF-S、DW05-4RT35-S；
12）SOT-523封装ESD型号：DW05M5LC-E；
13）SOT-363封装ESD型号：DW05-2RT3-E、DW05-4RT3-01-E、DW05-4RT3-E、DW05MFC-S；
14）SOT-553封装ESD型号：DW05MF-E；
15）DFN0603-2L封装ESD型号：DW05DMS-BH-E、DW05DGCMS-BH-E、DW05DLCS-B-01-E、DW05DUCMS-B-E；
16）DFN-6L封装ESD型号：DW05-3RVP-E、DW05-4RP-E；
17）DFN-10L封装ESD型号：DW05-4R2PC-S、DW05-4R2P-S、RCLAMP0524P、DW05-4R3P-S、DW05-6R1N-E、DWCM5412P；
18）DFN0603-D封装ESD型号：DW05DECS-B-E、DW05DS-BA-01-E、DW05DS-B-E、DW05DS-BA-E、DW05DUCS-E、DW05DUCS-B-E；
19）DFN-3L封装ESD型号：DW05MF-B-E；
20）DFN-16L封装ESD型号：DWF08-1002F2-E；
21）DFN-18L封装ESD型号：DW05-14R2P-E；
22）DFN1006-2L封装ESD型号：DW05DF-BH- E、DW05PGCF-B-E；
23）QPN-16L封装ESD型号：DWF08-1002F3-E;
24）DFN1610-6L封装ESD型号：DW05-2R2P-S;
25）MSOP 10L封装ESD型号：DW05-4R1M-S、DW05-4RM-S、DW05-6MDAM-S；
……
不同型号的ESD二极管，都有它的应用范围和场景。关于ESD二极管选型这方面的知识，之前就科普过很多次了，感兴趣的伙伴们可向东沃电子索取：ESD二极管选型产品手册，让新老电子工程师得心应手！
