双向瞬态抑制二极管的封装

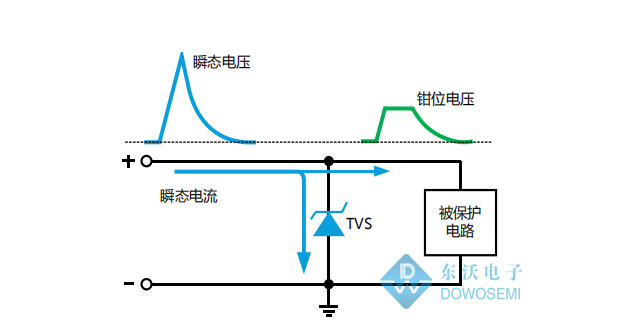

瞬态（电压）抑制二极管（Transient Voltage Suppressor），简称TVS，是一种利用二极管雪崩击穿原理制成的突波吸收保护器件，应用时并联在电路中。当瞬态抑制二极管两端经受瞬间的高能量冲击时，TVS以极高的速度（P秒级）使其阻抗骤然降低，使其吸收一个大电流，将其两端间的电压箝位在一定的数值上，从而保护电路后面的精密元件免受瞬态高能量的冲击而损坏。瞬态抑制二极管凭瞬态功率大、箝位电压易控制、优秀的箝位能力、击穿电压偏差小、高可靠性、响应速度快等优势，广泛应用于数码产品、汽车工业、通信通讯、智能控制系统等领域。

不同的客户群体，对于瞬态抑制TVS二极管的需求是不一样的，大功率小功率、贴片直插、单向双向、高压低压、车规级汽车级、SOD-123封装SMA封装等等。不管何种需求的瞬态抑制二极管，TVS二极管厂家东沃电子DOWOSEM都能满足您的需求，瞬态功率从200W-30000W不等，电压从3.3V-600V或更高，同时还可根据客户的需求定制不同要求参数规格的TVS。

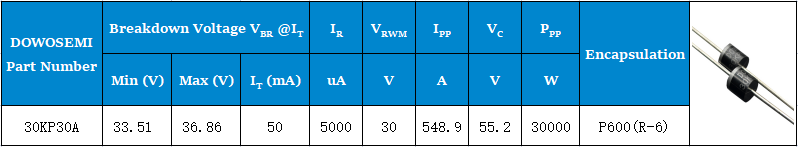

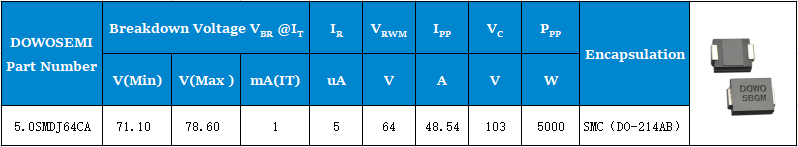

近日有客户向东沃电子咨询有关“双向瞬态抑制二极管的封装”这个问题。瞬态抑制二极管根据方向可分为单向（Uni）和双向（Bi），以东沃电子供应的5.0SMDJ64CA和30KP30A为例，尾缀CA是双向（Bi），尾缀A是单向（Uni），由此可知，5.0SMDJ64CA是双向TVS，功率5000W，SMC贴片封装，工作电压64V；30KP30A是单向TVS，功率30000W，P600（R-6）直插封装，工作电压30V。

回到问题，双向瞬态抑制二极管的封装形式有哪些呢？双向TVS封装有很多种，主要分为两类：

一、贴片式
1）SOD-123封装：SMF系列（200W）、TPSMF系列（200W）、SMF4L系列（400W）；
2）SMA（DO-214AC）封装：SMAJ系列（400W）、P4SMA系列（400W）、TPSMAJ系列（400W）、SMA6J系列（600W）；
3）SMB（DO-214AA）封装：SMBJ系列（600W）、P6SMB系列（600W）、TPSMBJ系列（600W）、SMB10J系列（1000W）、SACB系列（低电容）；
4）SMC（DO-214AB）封装：1.5SMC系列（1500W）、SMCJ系列（1500W）、TPSMCJ系列（1500W）、SMDJ系列（3000W）、TPSMDJ系列（3000W）、5.0SMDJ系列（5000W）、TP5.0SMDJ系列（5000W）；
5）DO-218AB封装：SM5S系列（3600W）、SM6S系列（4600W）、SM8S系列（（6600W））、SM8T系列（6600W）；

二、直插式
1）DO-41封装：P4KE系列（400W）；
2）DO-15封装：SA系列（500W）、P6KE系列（600W）、SAC系列（低电容）；
3）DO-201封装：1.5KE系列（1500W）；
4）R-6（P600）封装：3KP系列（3000W）、5KP系列（5000W）、LDP系列（6000W）、8KP系列（8000W）、15KP系列（15000W）、20KP系列（20000W）、30KP系列（30000W）；
5）NA封装：KA系列蓝宝宝浪涌抑制器；

具体选用什么封装什么型号的瞬态抑制二极管，还需要根据电路保护需求和测试条件来选择，建议在专业的技术指导下选型，瞬态抑制二极管选型热线：136 7581 6901（微信同号）朱工
