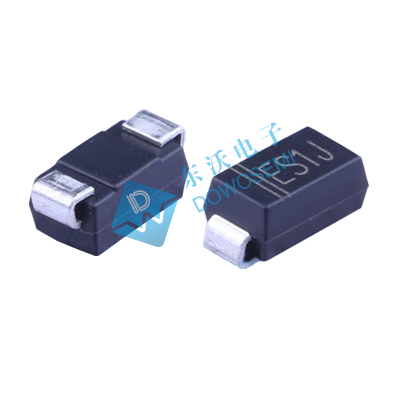

ES1J超快恢复二极管参数

不同种类的二极管，其功能作用是不一样的。在高频、大电流整流及续流电路中，会大量使用到超快恢复二极管（SRD）、肖特基二极管（SBD）、快恢复二极管（FBR）。那么，什么是超快恢复二极管（SRD）？ES1J贴片超快恢复二极管恢复时间是多少？ES1J超快恢复二极管（SRD）最高反向峰值电压是多少……

超快恢复二极管（SRD）是一种半导体二极管，开关特性好、反向恢复时间超短，常被用来给高频逆变装置的开关器件做续流、吸收、钳位、隔离、输出和输入整流器，使得开关器件的功能得到充分发挥，是用电设备高频化（20KHz以上）和高频设备固态化发展不可或缺的器件。近日，常有客户向东沃电子询料ES1J价格、产品手册。接下来，东沃电子DOWOSEMI为大家科普有关ES1J超快恢复二极管（SRD）的知识。

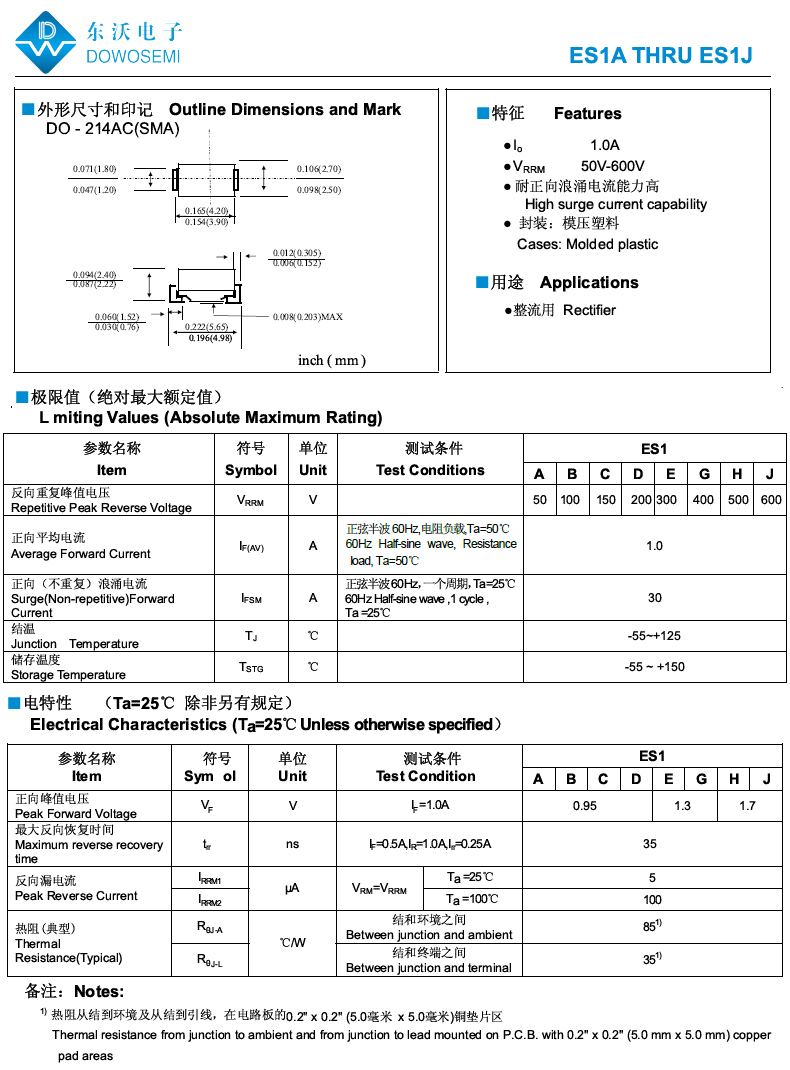

查看东沃ES1J超快恢复二极管（SRD）产品手册，其参数详情如下：

反向重复峰值电压：600V
正向平均电流：1A
正向（不重复）浪涌电流：30A
正向峰值电压：1.7V
最大反向恢复时间：35ns
反向漏电流：5uA（Ta=25℃）、100uA（Ta=100℃）
热阻（典型）：85℃/W（结和环境之间）、35℃/W（结和终端之间）
结温：-55℃ to 125℃
储存温度：-55℃ to 150℃
封装形式：DO-214AC（SMA）

跟ES1J同系列的超恢复二极管型号还有：ES1A、ES1B、ES1C、ES1D、ES1E、ES1G、ES1H，所对应的反向重复峰值电压是：50V、100V、150V、200V、300V、400V、500V。东沃电子DOWOSEMI专业生产ES1A、ES1B、ES1C、ES1D、ES1E、ES1G、ES1H、ES1J等超快恢复二极管（SRD），厂家价格、现货直供，具体参数详情，可向二极管厂家东沃电子索取对应的产品手册PDF资料。详情咨询：136 7581 6901（微信同号）朱经理
