SOT-23封装瞬态抑制（TVS）二极管阵列

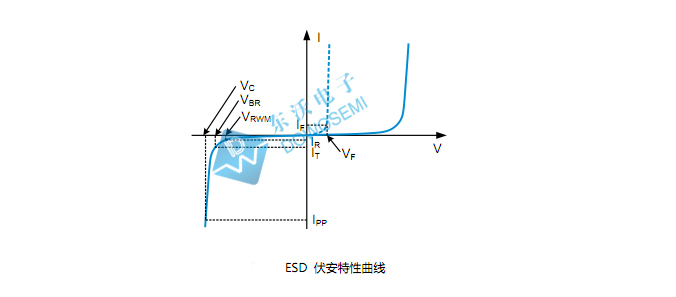

有客户直接前来东沃电子咨询“SOT-23封装TVS二极管”，可见客户把ESD二极管理解成TVS二极管。ESD二极管，亦称为TVS瞬态（变）电压抑制二极管阵列，由此可见，客户把ESD二极管理解成TVS二极管并不觉得奇怪。ESD二极管的工作原理与TVS二极管类似，都是钳位型过电压保护器件，不同的是，ESD二极管一般用于静电防护及较低浪涌的保护，广泛应用于通信、安防、工业、汽车、家电、智能穿戴设备等电子产品的通信及I/O等静电保护，比如：RJ45接口、USB2.0接口、USB type-C、HDMI、CAN总线、LIN总线、天线（射频）接口、按键接口、以太网、RS-485通讯接口、HDMI接口等等。

ESD二极管的工作电压一般比较低，是根据IC工作电压设计的，有2.8V、3.3V、5V、7V、12V、15V、24V、36V等等；低结电容，最低可以做到零点pF，在不影响数据通信质量的情况下，能够满足高速数据接口的应用；小型化器件、封装多样，多种选择，节约PCB空间。SOT-23封装，TVS瞬态抑制二极管阵列常用封装形式之一，型号齐全。

专业的TVS二极管阵列厂家东沃电子DOWOSEMI，供应的SOT-23封装TVS瞬态抑制二极管阵列型号有：DW2.8LVU-S、DW03M2T-B-S、DW03M2T-S、DW05M2T-B-01-S、DW05M2T-S、DW05LUC-S、DW05M2UC-E、DW05MLC-E、DW05M2T-B-S、DW05L-S、DW712M-S、SM712、PSM712、DW08M2T-S、DW12M2T-B-S、DW12M2T-S、DW12L-S、DW15L-S、DW15M2T-B-S、DW15M2T-S、DW24M2T-B-S、DW24M2T-S、DW24M2T-B-AT-S、HDW24M2T-B-S、DW24L-S、PESD1CAN、PESD2CAN、NUP2105L、DW36M2T-S、DW36M2T-B-S……

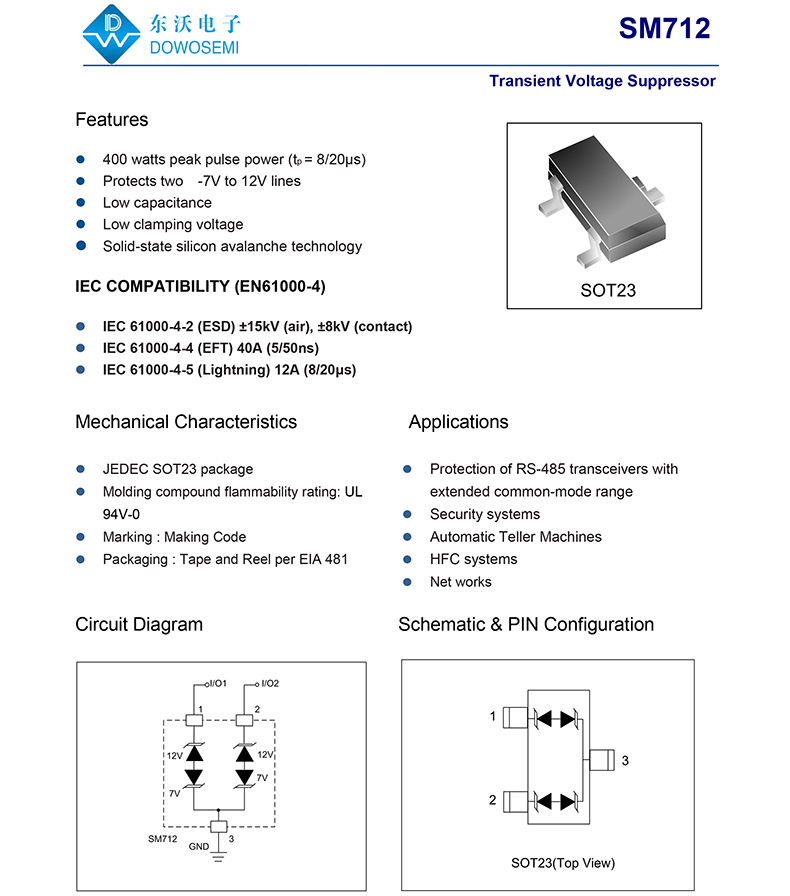

SOT-23封装ESD二极管型号之一：SM712，RS-485通讯接口专用静电保护器件，具体参数详情如下：

· 400 watts peak pulse power (tp = 8/20μs)
· Protects two -7V to 12V lines
· Peak Pulse Current ( tp =8/20μs): 12A
· Reverse Breakdown Voltage: 13.3V/7.5V
· Reverse Leakage Current: 1μA
· Junction Capacitance: 45pF
· Low capacitance
· Low clamping voltage
· Solid-state silicon avalanche technology
· IEC 61000-4-2 (ESD) ±15kV (air), ±8kV (contact)
· IEC 61000-4-4 (EFT) 40A (5/50ns)
· IEC 61000-4-5 (Lightning) 12A (8/20μs)

想了解更多有关SOT-23封装TVS二极管选型、静电保护方案设计、EMC测试、样品申请，可随时咨询东沃电子：136 7581 6901（微信同号）朱经理
