TVS二极管各种分类，您知道多少？

所谓TVS瞬态抑制二极管是干什么的呢？TVS二极管，是一种在稳压管工艺基础上发展起来的新型高效电路保护元器件，凭借自身独特的亮点（PS级响应速度、高瞬态功率、箝位电压易控制、击穿电压偏差小、低漏电流、高可靠性、小体积、低电容等特点）在电路保护元器件领域独树一帜，脱颖而出。不可否认，TVS二极管的叫法五花八门，不同的人叫法都不一样。为此，关键问题了，采购商们是根据什么规律来叫的呢？关于TVS二极管的分类，您知道多少？一起来听听专业的电路保护元器件厂家东沃电子的肺腑之言吧！

贴片TVS管和直插TVS管

TVS管按照封装和内部结构，可分为：贴片TVS管、轴向引线TVS管、双列直插TVS管阵列。东沃电子自主研发的贴片瞬态抑制二极管系列有：SMF、TPSMF、SMF4L、SMAJ、P4SMA、TPSMAJ、SMBJ、P6SMB、SMA6J、TPSMBJ、SMB10J、1.5SMC、SMCJ、TPSMCJ、SMDJ、TPSMDJ、SM5S、SM6S、5.0SMDJ、TP5.0SMDJ、SACB（低电容TVS管）、SM8S等系列；直插TVS管系列有：P4KE、SA、P6KE、1.5KE、3KP、5KP、LDP、15KP、30KP、SAC等系列。不难看出，TVS管种类繁多，不同的电路防护解决设计方案，对应不同系列的TVS管产品。

双向TVS管和单向TVS管

TVS管按照极性，可分为：双向TVS管和单向TVS管。单向TVS管的功能特性与稳压二极管类似；而双向TVS管的功能特性相当于2个稳压二极管反向串联的功能。一旦电路防护确定是防止过高电压和瞬态浪涌，相信很多采购商都会要求FAE现场工程师优先测试TVS管是否能够满足电路保护的防护需求。一般而言，直流电路中选用单向TVS管，交流电路选用双向TVS管，多路保护电路选用TVS管阵列。那么，如何快速地区分瞬态抑制二极管的单双向呢？

1）看型号：尽管不同品牌，其型号命名方式不一样，但还是有规律的。以品牌东沃电子为例，型号尾部字母A代表单向，CA代表双向。

2）看规格书：一般在第一页就有描述，双向为双向导通，单向为单向导通；

3）万用表测试：单向一边通，双向两边都有电压；

大功率TVS管和小功率TVS管

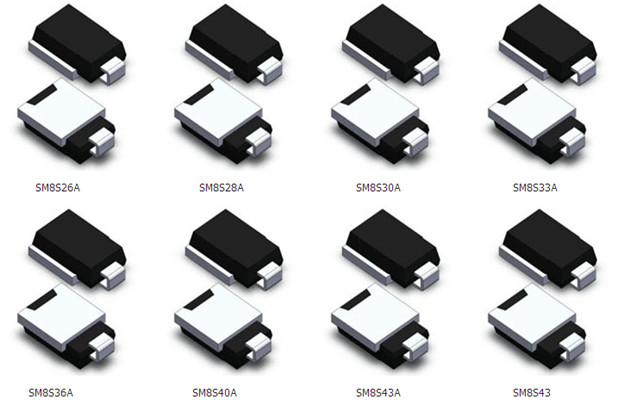

TVS管按照功率大小，可分为：大功率TVS管和小功率TVS管，这两者都用途上有很大的差别。大功率瞬态抑制二极管结电容可以达到上百pF，响应速度在1ns以下，具有很大的散热片，主要用在电源馈线上；而小功率TVS二极管，结电容在0.3pF以下，ps级响应速度，主要集中应用在高密度场合。目前，业内普遍把3000W以上的TVS定义为大功率TVS管。东沃电子SM8S系列，峰值脉冲功率6600W。

专用型TVS管和通用型TVS管

TVS管按照用途，可分为：通用型TVS管和专用型TVS管。目前，东沃电子旗下的SM8S系列瞬态抑制二极管，属于汽车级TVS管，主要运用在汽车电子产品方面，为汽车电子的安全保驾护航。

……

当然还有更多其他的分类方式，高压TVS管和低压TVS管等，这么理一理，迷茫之中的您，是不是瞬间明白了？不管您想采购何种TVS管，东沃电子，电路保护元器件种类繁多，型号齐全，能够一站式满足广大客户的需求，为您的电路安全保驾护航！！！
