SOD-323封装ESD静电保护二极管
发表日期:2021-07-13浏览:1900
ESD静电保护二极管是专门用于小信号ESD保护或浪涌保护TVS阵列,多用于多路保护,具体封装尺寸小、导通电压低、集成化度高、反应速度快(皮秒-纳秒级)等优点,为输入/输出接口和数字与模拟信号线提供了理想的静电保护方案。ESD二极管过静电电压能量从6KV-30KV不等,工作电压低至2.8V,高达70V。同时,ESD二极管厂家东沃电子可根据客户的需求定制不同参数规格的ESD静电保护器件。

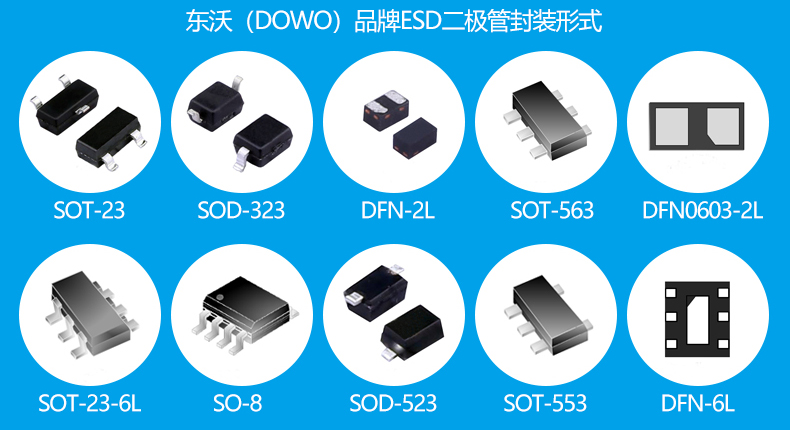

ESD二极管根据信号传输频率对电容的要求,可分为高电容HC(大功率用)、常规电容NC(3pF以上)、低电容LC(0.5pF-3pF)、超低电容(0.5pF以下);根据极性可分为单向、双向;根据保护线路可分为:单线、双线、三线、四线等等;根据封装形式,可分为SOD-323、SOD-523、SOD-923、SOT-23、SOT-23-6L、DFN-2L、DFN-6L、DFN1006-2L、DFN1610-2L、DFN1610-6L、DFN2010-8L等等。其中SOD-323封装ESD是常用静电保护器件之一,东沃DOWO供应的SOD-323封装ESD二极管工作电压有:3V、3.3V、4.5V、5V、7V、8V、12V、13V、15V、18V、24V、36V,常用型号有:
1)工作电压3V的ESD:DW03DLCX-B-S;2)工作电压3.3V的ESD:DW03D3BC-B-E、DW03DLC-B-S、DW03D-B-S、DW03DX1-S、DW03DLC-BN-S;
3)工作电压4.5V的ESD:DW4.5D3HP3K-B-S;
4)工作电压5V的ESD:DW05DLC-B-S、DW05DLC-S、DW05DLV-S、DW05D3LC-B-01-E、DW05D3LC-B-E、DW05D-B-01-S、DW05D-B-AT-S、DW05D-S;
5)工作电压7V的ESD:DW07D3HP3K-S;
6)工作电压8V的ESD:DW08DLC-B-S;
7)工作电压12V的ESD:DW12DLC-B-S、DW12DLC-BN-S、DW12DLV-S;
8)工作电压13V的ESD:DW13D-B-S;
9)工作电压15V的ESD:DW15D-B-S、DW15DLC-B-S、DW15D-B-AT-S、DW15D-S;
10)工作电压18V的ESD:DW18D-B-S、DW18DLC-B-S;
11)工作电压24V的ESD:DW24DLC-B-S、DW24D3BC-B-E、DW24D-B-AT-S、DW24D-B-S、DW24D-S;
12)工作电压36V的ESD:DW36M2T-S、DW36D-B-AT-S、DW36D-B-S、DW36D-S;
具体参数详情,详见对应型号ESD二极管PDF产品手册!想了解更多静电防护方案、ESD选型、样品申请、EMC测试等,可直接咨询:136 7581 6901(微信同号)朱经理!
