以太网RJ45接口防雷保护设计方案

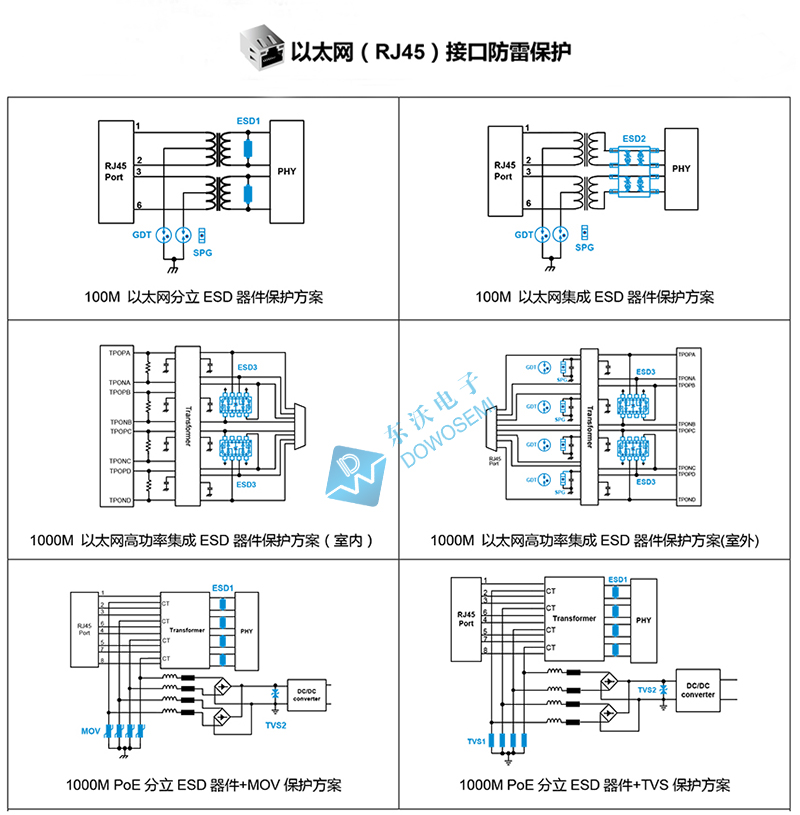

以太网RJ45接口是目前应用较广泛的通讯设备接口，以太网RJ45的电磁兼容性能关系到通讯设备的稳定运行。户外以太网容易遭受雷击，雷击浪涌产生的过电压和过电流会损坏以太网电磁兼容平衡，为此做好RJ45以太网接口的雷击保护方案显得十分有必要。 关于以太网RJ45接口防雷设计方案，不同电路保护器件公司设计的方案，略有差异。接下来，TVS二极管厂家东沃电子技术从100M（百兆）以太网、1000M（千兆）以太网、1000（千兆）POE以太网三种接口为您分享相对应的防雷保护设计方案：

以太网一次侧一般采用放电管做共模浪涌干扰的吸收，带POE供电的以太网一次侧需要加钳位型保护器件，用TVS瞬态抑制二极管或压敏低阻MOV串陶瓷气体放电管来做保护。二次侧一般采用ESD二极管做差模浪涌干扰的吸收，根据设计要求灵活选用分立器件或集成器件。具体选用什么型号的电路保护器件为以太网接口保驾护航，还是要根据以太网RJ45接口的应用保护需求及测试条件来定夺。
