直流DC电源端口浪涌保护方案
发表日期：2021-06-29浏览：918

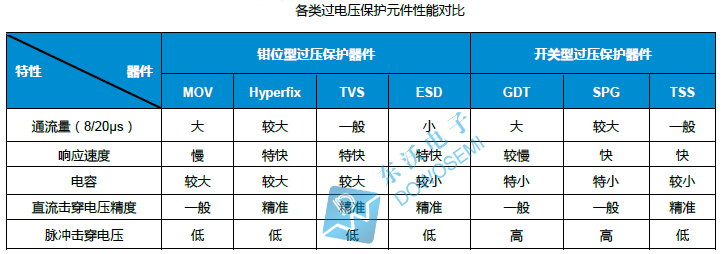

之前分享过交流AC电源端口浪涌保护方案，接下来，电路保护器件厂家东沃电子DOWOSEMI要为大家分享的话题是：直流DC电源端口浪涌保护方案。一个理想的直流DC电源端口浪涌抑制方案，是要结合不同电路保护器件的优缺点来组合运用的，以压敏电阻、陶瓷气体放电管、TVS瞬态抑制二极管为例，其优缺点如下：
优点：响应速度较快、非线性特性好、通流量大、残压较低、无续流
缺点：漏电流比较大、比较容易老化
陶瓷气体放电管GDT
优点：漏电流小、通流量大、绝缘电阻高
缺点：响应速度慢、有续流、动作电压精度低、残压较高
TVS瞬态抑制二极管
优点：响应速度快、动作电压精度高、残压低、无续流
缺点：通流量小、耐流能力差

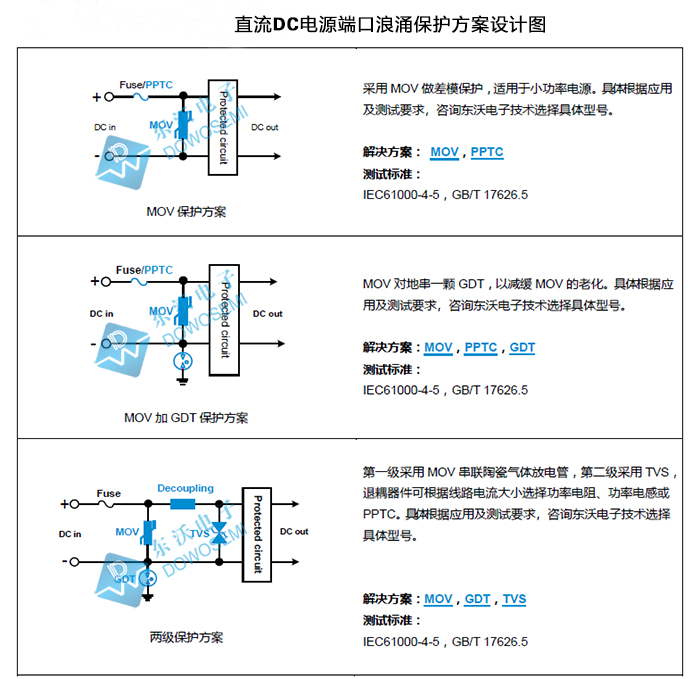

一直以来，在电源端口雷击或瞬态浪涌防护方案中，电子工程师会组合压敏电阻MOV、陶瓷气体放电管、TVS二极管、自恢复保险丝等电路保护器件一起使用。具体如何选用，详见直流DC电源端口浪涌设计方案图，如下：
1）压敏电阻MOV保护方案：选用压敏电阻MOV做差模保护，此方案适用于小功率电源。具体型号，要根据应用及测试要求选型，详情咨询东沃电子技术人员。
2）压敏电阻MOV加陶瓷气体放电管GDT保护方案：压敏电阻对地串一颗陶瓷气体放电管GDT，减缓压敏电阻MOV的老化问题。具体型号，要根据应用及测试要求选型，详情咨询东沃电子技术人员。
3）两级保护方案：第一级采用压敏电阻MOV串联陶瓷气体放电管GDT吸收较大的浪涌；第二级选用TVS瞬态抑制二极管对残压进一步的吸收。退耦器件（电阻、功率电感、自恢复保险丝等等）需要根据线路电流大小来选择。这个两级相互配合的电路保护方案设计，能够起到一个很好的保护效果作用。具体型号，要根据应用及测试要求选型，详情咨询东沃电子技术人员：136 7581 6901（微信同号）朱工
