超低电容TVS

“超低电容TVS”成为了近段时间客户咨询的重点物料。在咨询的过程中，很多客户经常把ESD静电保护二极管也称为TVS二极管，超低电容ESD静电保护器件也叫超低电容TVS。ESD二极管是由多个TVS晶粒或二极管采用不同的布局设计成具有特定功能的单路或多路保护器件。ESD二极管是用在通信接口上做静电保护，其结电容一般都比较低；TVS二极管是用在电源线上做防浪涌过电压保护，其结电容都很高。客户咨询“超低电容TVS”，毋庸置疑，指的是超低电容ESD二极管，用在通信接口做静电保护。

通信接口种类详解

通信接口种类有很多，主要有：USB2.0接口、USB3.0接口、USB3.1接口、RS-485接口、RS-232接口、SIM卡接口、TYPE-C接口、IIC接口（I2C接口）、CAN-BUS总线接口、SD卡接口、快充USB接口、快充电源接口、100M网络接口、1000M网络接口、10000M网络接口、POE接口、HDMI接口、HDMI1.3接口、HDMI1.4接口、HDMI2.0接口、XDSL接口、DVI数字视频接口、ESATA接口、DISPLAY视频接口、T1E1接口、VGA模拟视频接口、Audio耳机和麦克风、LVDS接口、MMC卡接口、RF/GPS天线接口、LIN-BUS总线接口、5V直流电源接口、12V直流电源接口、12V汽车电源接口、24V汽车电源接口、48V电源接口、天线端口、GPIO 3V接口、GPIO 3.3V接口、GPIO 5V接口、220V电源接口等等，不同的通信接口对应ESD静电保护方案不同，保护器件选型也不一样。

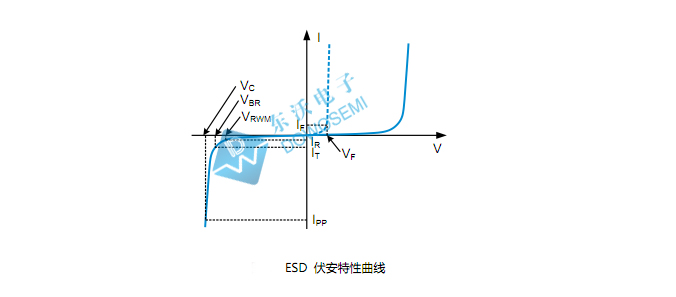

超低结电容TVS，0.5pF以下

在通信接口静电防护放设计过程中，接口传输速率越高，所要求ESD静电保护器件的结电容值越低。之前，东沃电子FAE电子工程师曾经提及过：“USB2.0接口传输速度480Mbit/S，要求的ESD二极管结电容值要小于5pF；USB3.0接口传输速度4800Mbit/S，要求的ESD二极管结电容值要小于1pF；TYPE-C接口传输速度10000Mbit/S，要求的ESD二极管结电容值要小于0.5pF。那么，多大结电容值归类为超低电容TVS行列之中呢？一般而言，结电容值低于0.5pF以下，属于超低电容TVS。

超低结电容TVS，型号有哪些？

根据TVS二极管厂家东沃电子供应的ESD二极管产品手册查询可知，超低电容TVS具体型号有：DW05DECS-B-E、DW3.3-4R2T-E、DW3.3-8R2P-E、DW05-2R2P-S、DW05-2RT3-E、DW05-2RT5-E、DW05-4R1M-S、DW05-4R2PC-S、DW05-4R2P-S、DW05-4R3P-S、DW05-4RP-E、DW05-4RT3-01-E、DW05-4RT3-E、DW05-4RT5-E、DW05-4RVLC-E、DW05-6R1N-E、DW05-14R2P-E、DW05D5UC-B-E、DW05D5UC-E、DW05DGCF-B-E、DW05DGCMS-BH-E、DW05DRF-B-01-E、DW05DRF-B-E、DW05DUCF-BF-E、DW05DUCMS-B-E、DW05LUC-S、DW05M2UC-E、DW05PGCF-B-E、DW05R-E、DW15PGCF-B-E、RCLAMP0524P等等。

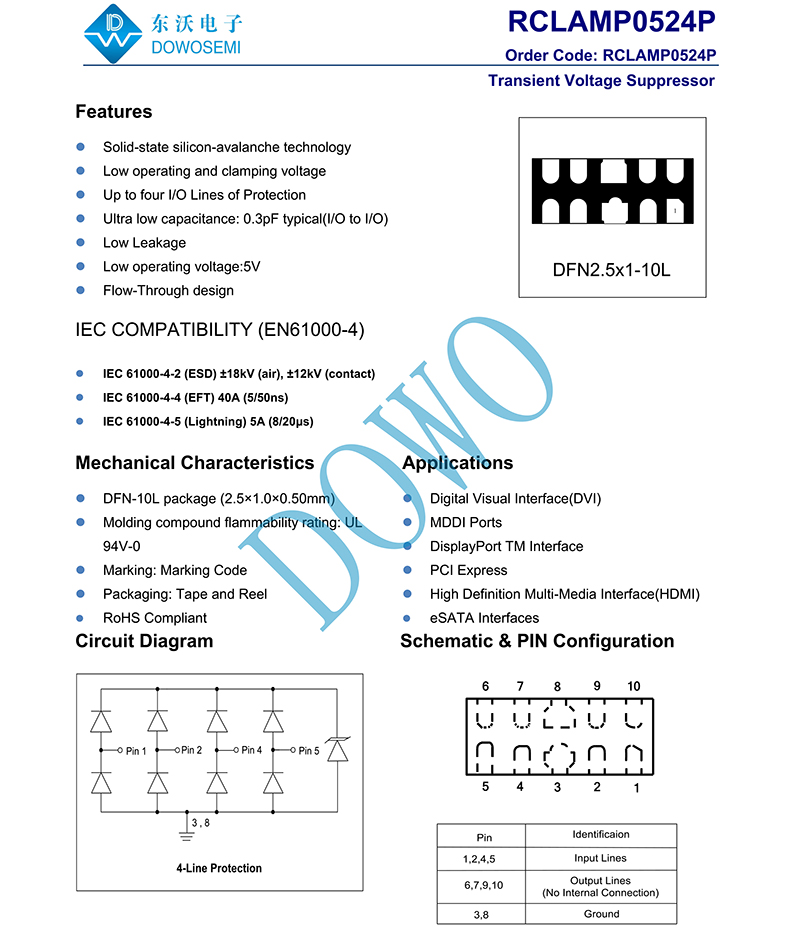

RCLAMP0524P超低电容TVS，超低结电容0.3pF典型，固态硅雪崩技术、低工作电压低钳电压、最多保护四个I/O高速数据线、低漏电流、优化的高速线流封装设计，广泛应用于数字视频接口（DVI）、MDDI端口、高清多媒体接口（HDMI）、DisplayPort、TM接口、PCI快车、eSATA接口等高速数据接口领域。RCLAMP0524P具体参数如下：

超低电容TVS型号具体参数详情，详见对应的产品数据手册，可随时向东沃电子索取！产品咨询热线：136 7581 6901（微信同号）朱经理
