陶瓷气体放电管参数含义及选型注意事项

发表日期:2021-06-23浏览:1891

很多客户反应,不太明白陶瓷气体放电管产品手册中的参数含义。不可否认,电路保护器件产品规格书手册用的语言大部分都是英文,没有一定的英文基础,还真消化不了。有时候,就算能看得懂,但是面对枯燥无味的参数,半天嚼不出它的含义和作用。为此,参数含义的理解不透彻的话,选型真地会很吃力。工欲善其事必先利其器,陶瓷气体放电管选型、应用之前,很有必要认真学习下GDT参数含义。

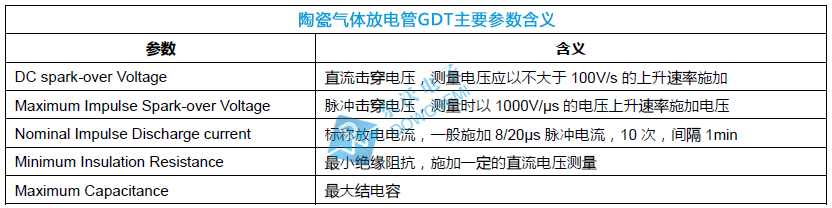

陶瓷气体放电管主要参数详解

陶瓷气体放电管是防浪涌过电压保护器件之一, 其电气性能取决于气体种类、压力、制作工艺、内部电极结构等因素。陶瓷气体放电管具有通流量大、极间绝缘电阻大、极间电容小、漏电流小等优点,不足的是其响应速度是所有过电压保护器件中最慢的一个。陶瓷气体放电管参数有很多,主要参数有:

1)DC spark-over Voltage:直流击穿电压,测量电压应以不大于 100V/s 的上升速率施加。
2)Maximum Impulse Spark-over Voltage:脉冲击穿电压,是指施加规定上升率和极性的冲击电压,在放电电流流过 GDT 之前,其两端子间的电压最大值。测量时以 1000V/μs 的电压上升速率施加电压。
3)Nominal Impulse Discharge current:标称放电电流,是指给定波形的冲击电流峰值。一般施加 8/20μs 脉冲电流,10 次,间隔 1min。
4)Minimum Insulation Resistance:最小绝缘阻抗,施加一定的直流电压测量。
5)Maximum Capacitance:最大结电容。


陶瓷气体放电管选型事项

√ 直流击穿电压:在应用中,放电管的直流击穿电压下限值应高于线路的最大正常工作电压,否则会影响电路正常工作。

√ 脉冲击穿电压:要确保器件脉冲击穿电压值低于后级被保护线路所能承受的最高瞬时电压值。

√ 标称放电电流:根据应用场合及线路中可能出现的冲击电流强度,确定所选用放电管必须达到的耐冲击电流强度。

√ 续流问题:电压较高的有源电路不能单独使用气体放电管作为过电压保护器件。为了使放电管能正常熄弧,在有可能出现续流的地方,可在放电管上串联压敏电阻或自恢复保险丝等限流器件。

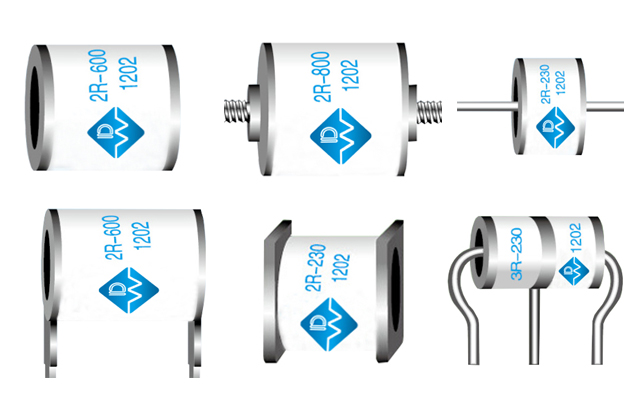

陶瓷气体放电管种类和应用

1)二极管贴片系列:尺寸Φ4.2x3.5x3.5mm的陶瓷气体放电管可承受8/20us 3KA通流量,强通流能力、小体积、低电容,用于Coaxial、XDSL端口、Internet网口防护及小型化端口防护。

2)三极管贴片系列:尺寸Φ7.8x5.0x6.0mm,通流量8/20us 10KA,其背部盖片能很好地解决贴片抛料问题,同时可用于DC 30V电源口防护,还用于RS-485、RS-232、RS-422、XDSL端口防护。

3)插件系列: 尺寸Φ5.5x6mm、Φ8x6mm,8/20us通流量3KA-10KA,用于AC电源口防护的插件陶瓷气体放电二极管,电压范围470V-3600V。

4)大通流系列:外径尺寸包含Φ16mm、Φ20mm、Φ30mm,通流量8/20us 20KA-120KA,10/350us 4KA-25KA,用于SPD电源防护模块。
