400V的TVS瞬态电压抑制二极管
发表日期:2021-06-17浏览:838
400V的TVS二极管,求推荐?近日,电路保护器件厂家东沃电子DOWOSEMI客服经常能收到这样的咨询。为此,在给客户推荐型号之前,有必要搞清楚400V的电压到底指的是TVS二极管的工作电压、击穿电压还是钳位电压,了解清楚之后,这样才能“对症下好药”!
TVS二极管电压参数解读
工欲善其事必先利其器,有关TVS瞬态电压抑制二极管电压种类,主要有:工作电压、击穿电压、钳位电压、正向电压。TVS二极管选型过程中,TVS工作电压、击穿电压、钳位电压是重点要关注的参数。
· 工作电压Vrwm:也叫截止电压,TVS的最高工作电压,连续施加不会引起TVS恶化或损坏状态下,达到的最大直流电压或交流峰值电压。在工作电压Vrwm,TVS是不工作的,也不会影响电路的正常工作。
· 击穿电压Vbr:也叫雪崩电压,在规定的脉冲直流电流IT或接近发生雪崩的电流条件下测得TVS两端的电压。
· 钳位电压Vc:施加规定波形的峰值脉冲电流IPP时,TVS二极管两端测得的峰值电压。
400V的TVS管型号大全

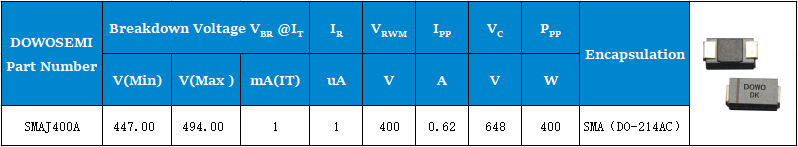

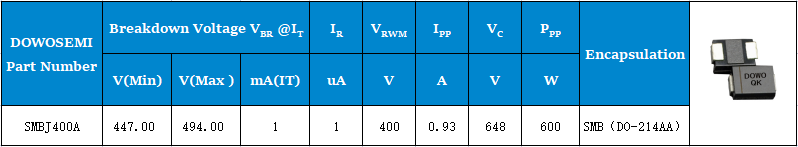

客户前来询料,比如TVS二极管3.3V 、5V瞬变抑制二极管、36V瞬态电压抑制二极管、400V的TVS瞬态电压抑制二极管等等,这里出现的电压一般指的是TVS管的工作电压,不同型号的TVS二极管,工作电压有可能相同,有可能不同。比如说SMAJ400A和SMBJ400A,工作电压400V,高压TVS瞬变电压抑制二极管,它们之间不相同的是封装形式、峰值脉冲电流和峰值脉冲功率。具体参数如下图:
那么,400V高压TVS瞬态抑制二极管型号,具体有哪些呢?TVS封装多样、种类繁多、型号齐全,工作电压在400V的TVS管具体有哪些呢?400V的TVS管型号大全:SMAJ400A(功率400W,封装SMA)、SMAJ400CA(功率400W,封装SMA)、SMBJ400A(功率600W,封装SMB)、SMBJ400CA(功率600W,封装SMB)、SMCJ400A(功率1500W,封装SMC)、SMCJ400CA(功率1500W,封装SMC)、3KP400A(功率3000W,封装P600)、3KP400CA(功率3000W,封装P600)、SMDJ400A(功率3000W,封装SMC)、SMDJ400CA(功率3000W,封装SMC)、5KP400A(功率5000W,封装P600)、5KP400CA(功率5000W,封装P600)、5.0SMDJ400A(功率5000W,封装SMC)、5.0SMDJ400CA(功率5000W,封装SMC)。
TVS二极管工作电压范围3.3V-600V,甚至更高。在防浪涌过电压防护中,具体选用哪种型号的TVS二极管为电路安全保驾护航,还需要在专业的技术指导下选型!东沃电子FAE工程师,从方案设计、器件选型、EMC测试、样品申请等一站式满足您的需求!
