SR05-4低电容ESD二极管，封装SOT-23-6L，结电容低至0.7pF
发表日期：2021-06-11浏览：831
ESD二极管反应速度快、导通电压低、体积小、集成度高，是理想的通讯端口静电防护器件，其应用主要集中在：DC12V、Auto DC12/24V、MID charger interface、48VDC、AC24V、BUS、AC220V、RS485 BUS、A/V interface、Motor control、CAN BUS、SLIC circuit、xDSL interface、G.fast interface、USB interface、Ethernet interface、PoE、SIM interface、SD interface、I/O interface、USB2.0/3.0 interface、HDMI interface、RF Antenna。ESD二极管封装多样化，能在不同位置、空间上灵活地进行ESD静电防护。
SOT-23-6L封装ESD二极管型号
很多客户前来东沃电子DOWOSEMI询料，比较关注ESD静电保护器件的封装、工作电压、击穿电压、脉冲电流、结电容等参数。ESD二极管封装形式很多，SOT-23-6L封装是其中的一种。品牌东沃（DOWO）供应的SOT-23-6L封装ESD二极管型号有：SR05-4、SRV05-4、DW05-5RV-01-E、DW05-4RV-S、DW05-4RVLCH-E、DW05-4RVLC-E、DW05-4RVLCA-E、DW05-4RUL-S、DW05-4R-S、DW05-4R5S-S、DW05-4R2S-S、DW3.3-4RVLCH-E、DW03-4R2S-S、DW05MS-S等等。接下来，重点要分享的是低电容ESD二极管SR05-4参数特性和应用。

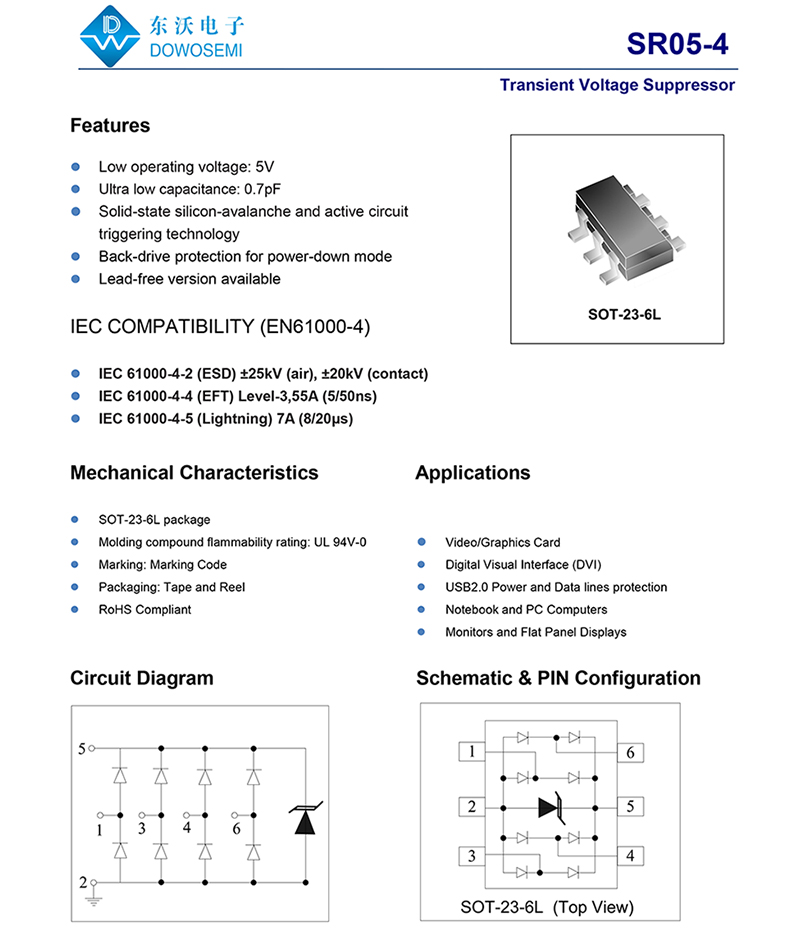

ESD二极管SR05-4参数特性
低工作电压：5V超低结电容：0.7pF
峰值脉冲功率：120W
峰值脉冲电流：7A
最小击穿电压：6V
漏电流：5uA
钳位电压：14.5V
工作温度：-55°C to 85°C
封装形式：SOT-23-6L
IEC 61000-4-2 (ESD) ±25kV (air), ±20kV (contact)
IEC 61000-4-4 (EFT) Level-3,55A (5/50ns)
IEC 61000-4-5 (Lightning) 7A (8/20μs)
标记代码：V5H
包装信息：3000颗/盘
ESD二极管SR05-4应用领域
视频/图形卡、数字视频接口（DVI）、USB2.0电源、数据线保护、笔记本电脑、台式电脑、显示器、平板显示器等等。想了解更多有关ESD二极管SR05-4在静电防护中的应用，可直接咨询东沃电子DOWOSEMI！
