开关型过电压保护器件和钳位型过压保护元器件详解

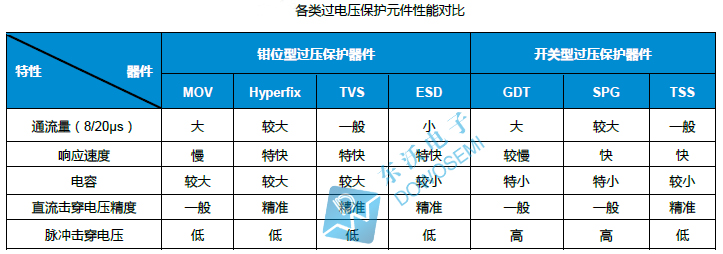

电路保护元器件，作为被动元器件的一种，可分为过电压保护器件和过电流保护器件，其中过电压保护器件又可以分为钳位型过压保护器件和开关型过压保护器件。接下来重点要分享的是过电压保护元器件相关方面的知识：

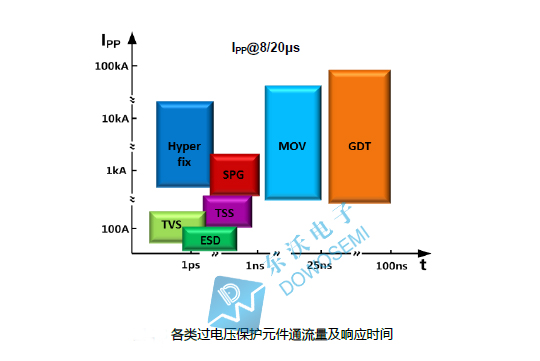

陶瓷气体放电管GDT：其内部是由一个或一个以上放电间隙内充有惰性气体构成的密闭器件，凭借通流量大、结电容低、绝缘阻抗大等优势广泛应用于高速通信线路防雷保护中；其缺点是陶瓷气体放电管是所有过电压保护器件响应速度最慢的。

玻璃放电管SPG：是由封装在充满惰性气体的玻璃管中相隔一定距离的两个电极组成。其电气性能基本上取决于气体种类、气体压力以及电极距离，中间所充的气体主要是氖或氩，并保持一定压力，电极表面涂以发射剂以减少电子发射能。其优点是绝缘电阻高、极间电容小、放电电流较大、双向对称性、反应速度快、性能稳定可靠、导通后电压较低，此外还有直流击穿电压高、体积小、寿命长等优点；其缺点是直流击穿电压分散性较大。

半导体放电管TSS：也叫浪涌抑制晶闸管，，是一种采用半导体工艺制成的PNPN结四层结构器件，其伏安特性与晶闸管类似，具有典型的开关特性。低结电容、响应速度迅速、击穿电压精度高、性价比，是低速通信线路浪涌防护的理想选择之一。

瞬态电压抑制TVS二极管：是一种新型高效能的过电压保护器件，PS级响应速度、大瞬态功率、低漏电流和电容、箝位电压易控制、击穿电压偏差小、可靠性高、体积小、安装方便等优势，应用于敏感电子产品的过压保护中。

压敏电阻MOV：是以氧化锌为主体，掺杂多种金属氧化物，采用典型的电子陶瓷工艺制成的多晶半导体陶瓷元器件。其通流量仅次于陶瓷气体放电管，响应速度为纳秒级，广泛应用于交流电源线，低频信号线的防雷保护。

ESD静电保护二极管：由多个TVS晶粒或二极管采用不同的布局设计成具有特定功能的多路或单路ESD保护器件，主要应用于各类通信端口的静电保护。nS级响应速度、低结电容，是高速数据线路中理想的ESD静电防护器件。

不同的过电压保护元器件，有不同的功能特点，在电路保护方案设计过程中，需要取长补短搭配选用。东沃电子DOWOSEMI不仅是一家专业的电路保护器件供应厂商，同时还是一家优秀的电路防护方案服务提供商，从电路保护方案设计、器件选型、技术支持、EMC测试、样品申请一站式为您服务！详情咨询：136 7581 6901（微信同号）朱经理
