低电容ESD静电保护器件,在便携式电子产品中的应用

发表日期:2021-06-09浏览:840

便携式电子产品已成为了移动生活中的必需品,由于便携式电子产品要频繁地与人体接触,同时产品内的IC大多采用先进的半导体工艺技术,所使用的组件、很容易受到静电的冲击和损坏。为此,在静电保护方案设计中,需要用到低电容ESD静电保护器件为便携式电子产品保驾护航。那么,针对便携式电子产品的静电防护,该选用什么样的ESD静电保护二极管呢?


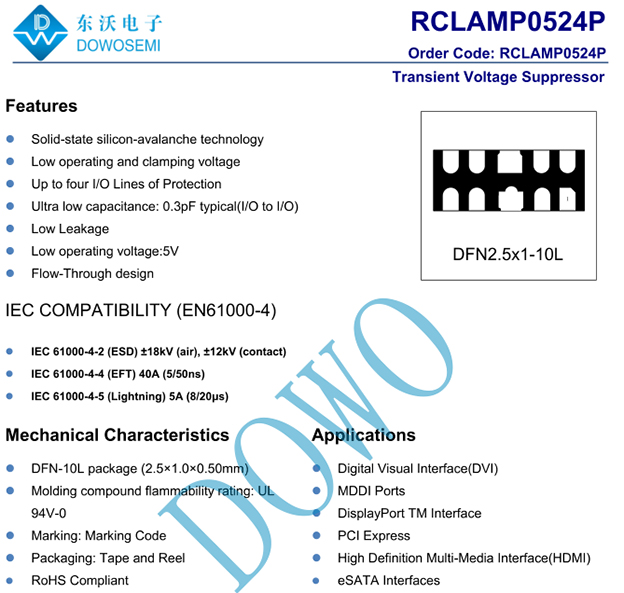

1)结电容要低:在通讯端口静电防护方案设计中,尤其要关注ESD静电保护器件的寄生电容,结电容选取过大,信号容易受到干扰。举个例子,应用在天线上的ESD静电保护器件,必须考虑到天线上使用的频段及不同频段所能接受的最小寄生电容值,一般来说,应用在天线上的ESD保护二极管,其结电容值要求小于1pF,甚至更低。

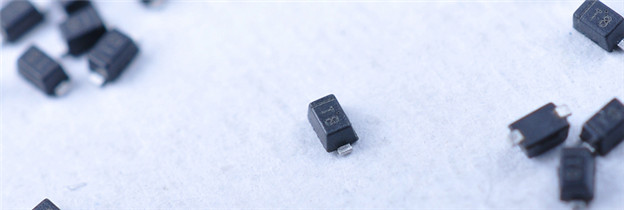

2)封装尺寸要低:便携电子产品轻薄小巧、易于携带,为此,在选用ESD静电保护器件时,要求封装尺寸足够小,这样才能达到PCB设计上兼具高集成度及高度可扩展的优势。

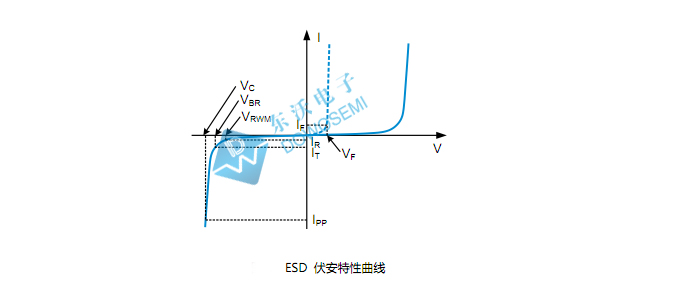

4)钳位电压要低:ESD静电二极管的钳位电压要足够低,这样不仅能够避免电路免受静电放电的冲击造成永久的损伤,同时还能够确保信号传输不受到ESD静电的干扰。

5)最大工作电压及单双向的选择:信号上下摆动的最高和最低电压需要考虑到,以免受到信号的影响。比如,手机中的天线,信号最高电压会超过10V,最低电压会低于0V,为此需要选用该信号电压的双向ESD保护二极管。GPS中的天线,信号最高电压小于5V,最低电压不会低于0V,可以选用5V的单向ESD保护二极管。具体方案和元件型号,可咨询保护元件厂家东沃电子DOWOSEMI。


6)符合IEC 61000-4-2标准:ESD静电保护二极管必须要能够承受IEC 61000-4-2接触放电8KV的ESD冲击。

ESD二极管厂家东沃电子DOWOSEMI拥有全面、先进的ESD静电防护设计方案,针对便携式电子产品,研发、生产出一系列小封装、低电容ESD静电保护器件,可满足便携式电子产品的轻薄小巧对组件封装的严格要求。同时,随着对便携式电子产品的质量要求越来越高,ESD静电保护器件的钳位电压也设计地越来越低,东沃电子也将会持续研发出更完美的ESD静电保护器件来满足便携式产品的静电防护要求。更多有关便携式产品静电防护设计方案和元件选型,可随时咨询东沃电子产品经理:136 7581 6901(微信同号)朱经理!!!
