200V高压TVS二极管型号,有哪些?
发表日期:2021-05-07浏览:1735

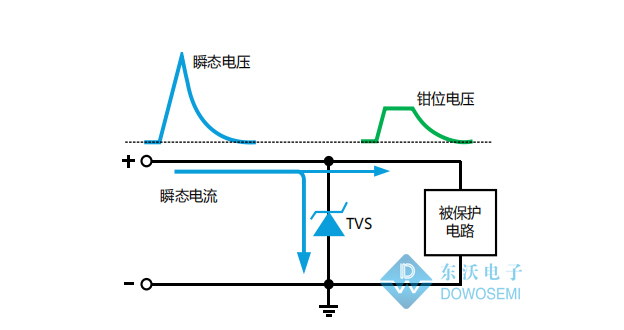

TVS瞬态抑制二极管是一种高效能的过压保护器件。当两端受到瞬间高能量冲击时,TVS瞬间将自身的高阻特性转变为低阻特性,吸收大电流将TVS两端的电压钳制在一个确定值上,从而使后级电路免受瞬态高能量的冲击,确保电路的安全。很多客户前来询TVS瞬态抑制二极管,都能清晰地知道料号的需求:封装形式、功率、工作电压、钳位电压、击穿电压等等。比如:200V 的TVS二极管有哪些?贴片形式的TVS二极管型号有哪些?3000W直插TVS管型号有哪些……
TVS瞬态抑制二极管作用
关于TVS瞬态抑制二极管在电路中的作用,总的来说其作用有:
1)在信号及电源线上使用TVS,可以使微处理器或单片机免受瞬间的脉冲危害,如静电放电、交流电源之浪涌及开关电源的噪音所导致的失灵。
2)静电放电效应能释放超过10000V、60A以上的脉冲,并能持续10ms;TTL器件遇到10V脉冲时,便会击穿损坏;这时,用上TVS瞬态抑制二极管,可以有效地吸收静电放电释放的脉冲,并消除由总线之间开关所引起的干扰。
3)TVS用在信号线及接地间时,能避免数据及控制总线免受不必要的噪音影响。
TVS瞬态抑制二极管应用
当TVS瞬态抑制二极管单独使用时,需要根据电路上可能出现的最大浪涌电流来选择峰值脉冲电流Ipp合适的型号。当TVS作为第二级保护时,一般选用500W-600W。需要注意的是,此时TVS最大钳位电压应小于被保护设备所能承受的最大浪涌电压。当TVS用在信号传输电路保护中时,需要注意的是所传输信号的频率或传输速率。当传输速率较高时,要选用低电容TVS瞬态抑制二极管。传输速率大于等于10Mb/s时,TVS结电容应小于等于60PF;传输速率大于等于100Mb/s时,TVS结电容应小于等于20PF。
200V TVS瞬态抑制二极管型号

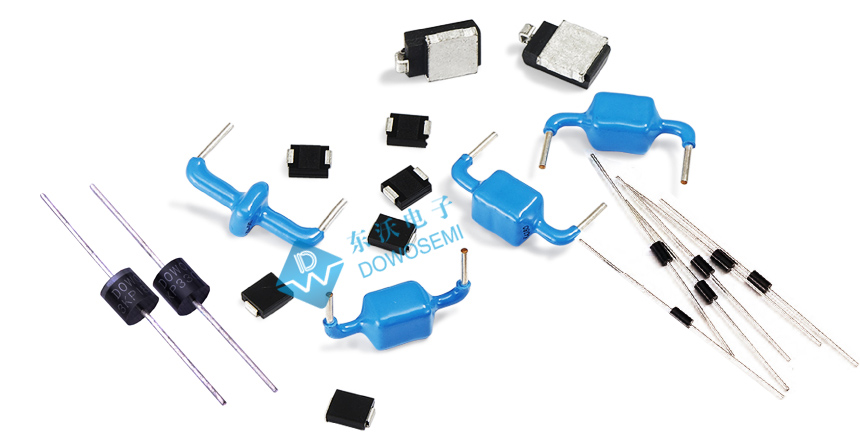

TVS瞬态抑制二极管种类繁多,有高压、低压、大功率、小功率、贴片、直插、单向、双向等之分,型号齐全。目前,业内把TVS工作电压在200V以上的归类为高压TVS二极管。近日发现,咨询高压TVS二极管的客户尤其地多,那么200V的高压TVS瞬态抑制二极管型号,有哪些呢?
根据东沃电子TVS瞬态抑制二极管产品手册查询可知,200V高压TVS管型号具体有:SMF200A、SMF200CA、SMAJ200A、SMAJ200CA、SMBJ200A、SMBJ200CA、SMCJ200A、SMCJ200CA、3KP200A、3KP200CA、SMDJ200A、SMDJ200CA、5KP200A、5KP200CA、5.0SMDJ200A、5.0SMDJ200CA、15KP200A、15KP200CA等等。具体参数,详见对应的产品规格书。防浪涌过电压保护,具体选用什么型号的TVS瞬态抑制二极管为其护航,建议在专业的技术指导下选型!
