TVS含义?TVS结构组成形式有哪些?

　  在电子行业中，只要接触过瞬态抑制二极管(TVS)，相信大家都知道它的结构特性，作用以及工作原理，那么对于外行人来说，可能就不知道TVS是什么?主要运用在哪些方面，今天东沃电子整理了一些关于TVS最基础的相关知识，分享给大家，看完这篇文章后相信大家应该都能理解了。

　　首先什么是TVS(瞬态抑制二极管)：在电子行业中，内行人都知道，TVS的叫法有很多种，例如TVS二级管，瞬态抑制二极管，瞬变抑制二极管，钳位二极管，雪崩二极管等，所以当大家看到这些名称时，它们的统一叫法都可以统称TVS，其中的作用，工作原理与特性都是一样的。

　　瞬态抑制二极管的主要作用就是防护电子产品中的电路免受损害，大家应该都知道，像我们常用的手机，电视，电脑等，里面都有TVS的存在，保护着其中电路的安全，使其使用时间能够更加长久，所以在正常情况非人为损坏的情况下，瞬态抑制二极管的使用寿命长达10几年。因为体积比较小，安装方便，只有一个指甲盖的大小，所以在很多工程师的选择中，瞬态抑制二极管成了首选的电子防护器件。电子产品中只要有电路的存在，基本上都少不了它的身影。

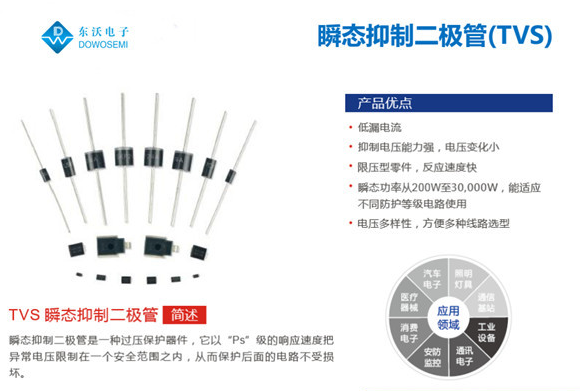

　　TVS瞬态抑制二极管有直插(Axial)和贴片(SMD)之分，单向(A)和双向(CA)之分，同时又具备正极和负极，所以大家在TVS管焊接时，要先测量好正负极以免使用错误从而导致产品受到损坏。

　　除此之外TVS二级管还有封装形式之分：基本上比较常见的封装就是塑料封装和金属封装了，使用封装形式的好处首先就是能够一目了然的分清产品的型号与规格，再者就是能够很好的去保护它的内部芯片遭到损坏，同时更加方便运输与安装。从封装形式我们基本上可以判断出其功率的大小，TVS管的芯片面积直接决定其功率等级。

　　TVS管同时又有高功率和低功率之分，像我们常用的200W,400W,600W,1000W,1500W等，这些都属于低功率TVS瞬态抑制二极管;像3000W,3600W,4600W,5000W,6000W,6600W,15000W,30000W等，这些就是属于高功率TVS了，大家只需要记住一点，超过3000W的都是属于高功率TVS瞬态抑制二极管，200V以上的都是属于高压TVS瞬态抑制二极管。

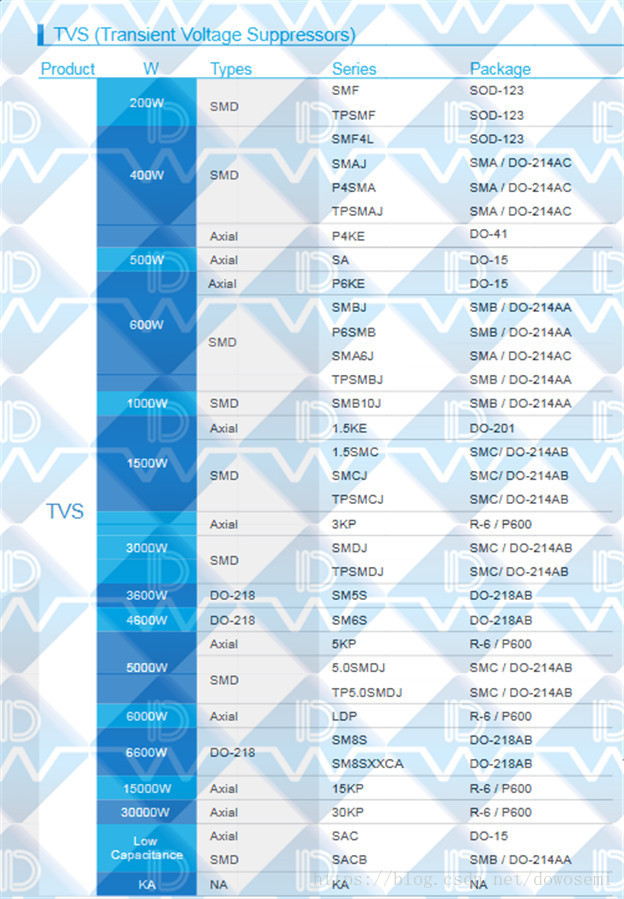

　　再者就来说说在东沃电子中使用比较广泛的贴片TVS二极管系列：SMF系列(200W)，TPSMF系列(200W)，SMF4L系列(400W)，均采用(SOD-123封装);SMAJ系列(400W)，P4SMA系列(400W)，TPSMAJ系列(400W)，SMA6J系列(600W)，均采用(SMA/DO-214AC封装);SMBJ系列，P6SMB系列(600W)，TPSMBJ系列(600W)，SMB10J系列(1000W)，SACB系列，均采用(SMB/DO-214AC封装);1.5SMC系列(1500W)，SMCJ系列(1500W)，TPSMCJ系列(1500W)，SMDJ系列(3000W)，TPSMDJ系列(3000W)，5.0SMDJ系列(5000W)，TP5.0SMDJ系列(5000W)，均采用(SMC/DO-214AB封装);

　　东沃电子直插TVS二极管系列：P4KE系列(500W)采用(DO-41封装);SA系列(500W)，P6KE系列(500W)，SAC系列，均采用(DO-15封装);1.5KE系列(1000W)采用(DO-201封装);3KP系列(3000W)，5KP系列(5000W)，LDP系列(6000W)，15KP系列(15000W)，30KP系列(30000W)，均采用(R-6/P600封装);

　　蓝宝宝浪涌防护抑制器KA系列，也是比较常用的大电流TVS，主要是运用于雷击防护。
　
       LCE系列，SAC系列，SACA系列，SACB系列，属于低电容TVS二极管。

　　TVS管参数注解：VRWM ：截止电压;VC：钳位电压; VBR：击穿电压;IR：漏电流; IPP：峰值脉冲电流;IT：测试电流;C：电容值

　　以上内容就是TVS瞬态抑制二极管的结构组成了，东沃电子小编对此整理的简单明了，看完是不是完全理解了TVS的含义，若对此还有不解之处，可以咨询我们在线客服，专业的技术专员，在线为您解答。
