ESD二极管的作用工作原理?

      什么是ESD,它的具体作用是什么呢，可能对于刚接触ESD二极管的小伙伴，对此很迷茫，ESD 二极管被称为静电保护模块，它的作用就是在雨天雷击时可保护电子设备免受雷击和静电放电( ESD)等快速瞬态电压的破坏，同时还可以为输入/输出接口和数字与模拟信号线提供了理想的保护方案，ESD的电容值是很低的，一般在5pf容抗特性，对于正常的电器不会产生任何的影响。ESD基本上都是通过静电进行吸收和耗散，产生一个充电放电的过程，从而达到对电子设备进行静电保护，设备中的ESD静电阻抗器一般都不易老化损坏。

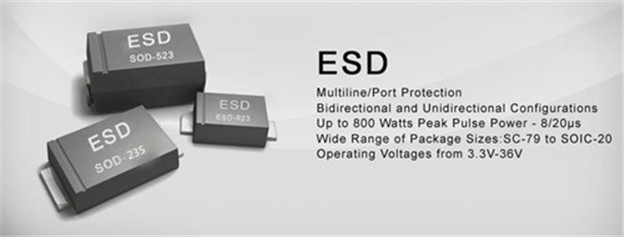

　　ESD二极管主要应用于各类通信接口的静电保护，如USB、HDMI、RS485、RS232、VGA、RJ11、RJ45、BNC、SIM、SD等，并且封装形式多样化，从单路的SOD-323到多路的SOT-23、SOT23-6L、QFN-10等，电路设计工程师可以根据电路板布局及接口类型选择不同封装的ESD静电保护二极管。

　　按工作电压分类有：3.3V,5V,8V,12V,15V,24V,36V等;根据信号传输频率对电容的要求，可分为标准电容(>100pF)，低容LC(5-100pF)，超低容ULC(<5pF)等;按极性可分为单向，双向;按保护线路分为单线、双线、四线保护等。

　　ESD静电二极管具体特点：是由多个TVS晶粒或二极管采用不同的布局设计成具有特定功能的单路或多路ESD保护器件，回应(动作)速度快(小于1ns )、低电容(适用于高频高速传输线路)、低导通电压、高集成度、小体积、易安装，可以同时实现多条数据线保护，是业内最理想的高频数据保护器件。

　　东沃电子提供的ESD静电二极管系列产品有：NUP2105L、PESD2CAN、PESD1CAN、PSM712、SM712、RCLAMP0524P、高功率TVS阵列、低压TVS阵列、标准电容TVS阵列、低电容TVS阵列等，更多相关资讯，可以持续关注东沃电子或咨询在线客服。
