TVS二极管在信号电源中的防护应用
发表日期:2021-04-08浏览:1316
众所周知,TVS二极管又叫做钳位二极管,到目前为止是国际上使用最多的一种高效电路保护器件,虽然外形与普通的二极管相同,但它的吸收浪涌功率却高达数千瓦,随着半导体技术的高速发展,集成电路应用也是越来越广泛,生活中我们常用的数字移动电话与电源等,随着智能化的改变,其集成难度也是越来越高,容易受到ESD浪涌冲击浪涌电压的干扰,从而造成手机出现异常与死机,或出现其它的安全隐患,所以国家要求,在手机上市前都必须要进行入网测试。
在使用TVS二极管过程中,应该使用正确的方式,使额定瞬态脉冲功率PPR大于同时被保护的线路与设备,同时会出现最大的瞬态浪涌功率。在规定的测量电流中,在击穿发生的区域,器件两端所测量的电压为击穿电压,那么在这个区域中,TVS管是一个低阻抗路径。

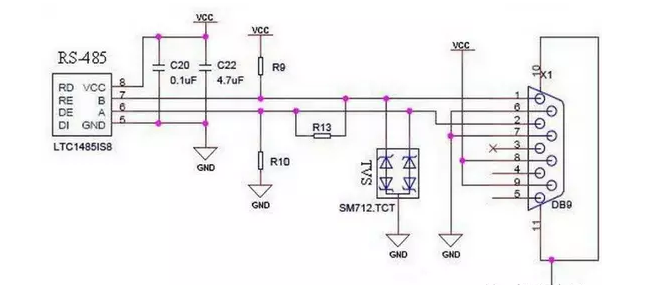

专业的技术员都知道,通信的总线需要与外部的很多设备数据进行交换,同时增加浪涌防护功能,如以下图所示,钳位二极管对在RS-485收发器接口处实现共模浪涌防护功能。另外,在信号电源中使用TVS管,能有效的防止单片机与微处理器为瞬间所产生的防冲,如静电放电效应、交流电源之浪涌及开关电源的噪音所导致的失灵。
TVS二级管保护电源开关的案例:
对一些专业的电源开关设计师来说,三种的瞬变类型必须要做好相对应的保护,首先是由负载变化引起的瞬变电压(电感负载)我们需要注意,再者由电源线引入的瞬变电压也不可忽视,最后由开关电源内部发生的瞬变电压我们也需要谨慎处理。
电源中需要保护的典型元器件有:
1、高反压开关晶体管(VMOS管)
2、高压整流器(高压流整流二极管)
3、输出整流器(输出大电流整流二极管)
4、内部控制电路(脉宽调制器等)
以上内容就是“TVS二极管在信号电源中的防护应用”的相关介绍了,看完后相信以后遇上有关问题,大家都知道怎么处理防护了吧,如果您对此还不是很了解,那么也可以咨询我们的在线客服,对您的提问,我们知无不言,当然了我们还有专业的技术专员,同时提供免费样品与选型。
