TVS二极管 SM8S22A超低漏电流
发表日期:2021-03-31浏览:1508
随着科技的发展与进步,新型电子产品TVS二极管在工业区域,电信区域和电子设备中得到个高评价的认可,对于东沃电子的SM8S系列的SM8S22A型号最近热度也是水涨船高,应大家的要求,一些基础的参数与选型的注意事项分享给大家吧。

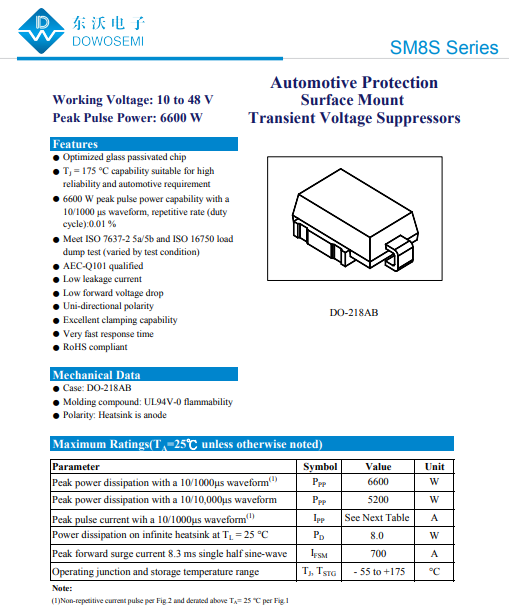

SM8S22A封装DO-218AB,首先我们尾号为A,属于单向TVS管,脉冲功率高达6600W,工作电压为22V,脉冲电流为186A,具有极快的响应时间<1.0PS。
我们的钳位电压为35.5V.漏电流为10UA.截止电压为22V.
同时SM8S22A型号也是符合AEC-Q101汽车质量标准,可通过7637-5a/5b测试标准。
在选型方面,一些重要的注意事项也是需要我们去留意的,总结具体分为以下几点:
1、TVS二极管的引线长短,需要与被保护的线路相对;
2、TVS二极管的稳态平均率需要保持在安全的范围之内;
3、一些小电流的负载电路保护,我们需要有意识的去增加限流电阻;
4、温度的变化不可忽略,正常的工作范围为-55°C到150°C之间,如果在电路中发现温度比较高的情况下,需要降额应用;
5、在使用过程中,考虑其离散性,需要我们尽量减少串/并数量;
6、单向TVS二极管适合直流保护电路,双向TVS二极管适合交流保护电路;
7、对于数据接口或通信线路中的应用防护,尽可能的去选取电容值比较小的。
综合以上7点选型注意事项,如果大家对此已经掌握,那么对于TVS二极管选型就轻而易举了。
