近期TVS二极管封装SM8S33A-DO-218AB这款产品可以说是很畅销了,客户的关注度也是比较高的,最近就有一些客户咨询东沃电子客服有关TVS二极管封装SM8S33A-DO-218AB这款产品的一些参数与注意事项,今天小编也是整理了一些相关资料,分享给大家,希望在产品选型上能够帮助到大家。

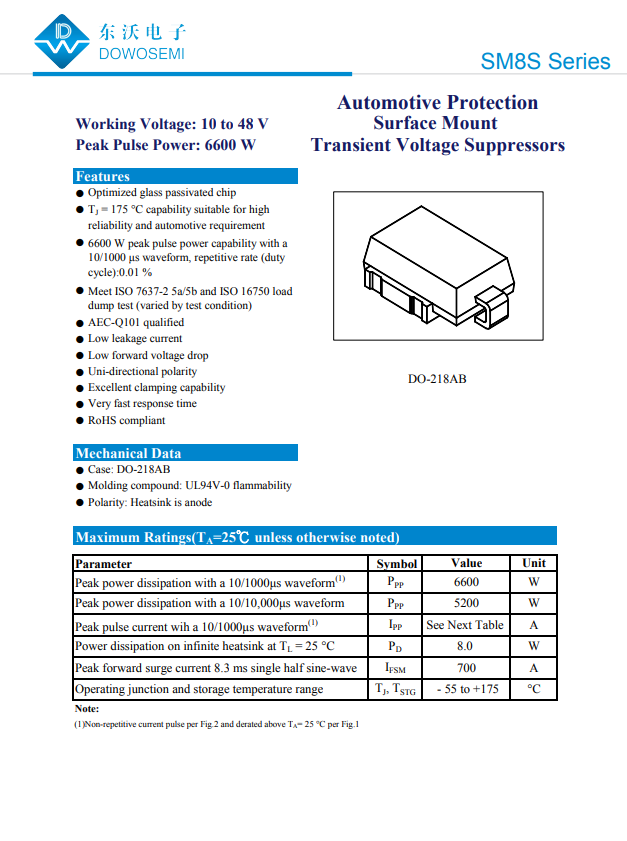

参数解读:
东沃电子的SM8S33A是符合AEC-Q101汽车质量标准,可通过7637-5a/5b测试标准。
它的峰值脉冲电流一般在10/1000μs电流波形下的峰值,那么对于同功率等级的TVS二极管来说,它的电压越低电容值就会越大,所以在通信线路的防护中,大家一定要多注意TVS管的电容值,这个是至关重要的。其实对于一些资深的工程师来说,直接从TVS管的封装形式,就可以看出功率的大小,因为它的芯片面积是直接决定功率的等级。
截止电压, TVS二极管的最高工作电压,可连续施加而不引起TVS二极管劣化或损坏状态下,达到的最大的直流电压或交流峰值电压。 在VRWM下,TVS二极管是不工作的,不导通。
击穿电压,是TVS管的最小雪崩电压。指在V-I特性曲线上,在规定的脉冲直流电流IT或接近发生雪崩的电流条件下测得TVS两端的电压。
漏电流,亦称待机电流。在规定温度和最高工作电压条件下,流过TVS二极管的最大电流,其值是在截止电压下测量的。
8点注意事项需了解:
1)规格书手册给的只是特定脉宽下的吸收功率峰值,而实际电路中的脉冲宽度是变化不定,心里要有个数,对宽脉冲要降额应用;
2)对于一些小电流的负载电路保护,要有意识的去增加它的限流电阻;
3)我们需要去注意TVS二极管它的稳态平均功率是不是在安全的范围中;
4)对于温度变化,我们也是要去考虑的,正常的瞬态抑制二极管在-55°C到150°C之间工作,如果在电路中温度比较高,需要降额应用;
5)TVS瞬态抑制二极管的引线长短,要与被保护线路相对。
6)针对数据接口或通信线路中的防护,要尽可能选取电容值比较小的TVS二极管。
7)在直流保护的电路中基本上是选择单向TVS二极管,交流保护电路中选择双向TVS二极管,多路保护电路选TVS阵列器件,大功率保护电路选专用保护模块。
8)考虑到TVS管的离散性,所以在使用过程中,尽量减少串/并数量。
