瞬态抑制二极管在方向上怎么区分使用?
发表日期:2021-03-16浏览:2092
瞬态抑制二极管有方向吗,具体该怎么去区分呢,对此很多新手工程师不是很了解,在这里东沃电子的小编要告诉大家了,TVS瞬态抑制二极管是有方向的,可以分为单向和双向,直流保护上选用单向,交流保护上选用双向,接下来就让我们一起具体来了解一下瞬态抑制TVS二极管的方向之选吧。
瞬态抑制二极管方向区分:

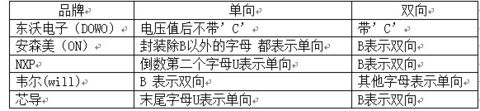

1、看型号。单从型号表面我们就可以判断,虽然不同品牌命名方式不同,但都有规律:
2、看规格书,一般在第一页就有。<1>双向为双向导通,<2>单向为单向导通,
3、用万用表测
<1>测量二极管的档位,单向一边通,双向两边都有电压;
<2>测直流,双向对称,单向只有反向是雪崩击穿特性,一般1mA下测。
4、所有TVS管放大后会有根阴极线,它是用来区分二极管的正负极的,与单双向无关
瞬态抑制二极管单/双向使用上的不同点
1、单向用在直流,双向用在交流;
2、TVS管有单向与双向之分,单向TVS管的特性与稳压二极管相似,双向TVS管的特性相当于两个稳压二极管反向串联;
3、极间电容Cj单向的比双向的大,以LRC的为例,单向的电容C有65pF,双向的只有15pF;
4、USB数据线上全部用的双向;
5、电流曲线不同。单向TVS管的电路符号与普通的稳压管相同,其电压-电流特性曲线如下图所示,其正向特性与普通二极管相同,反向特性为典型的PN结雪崩器件。双向二极管正反向都是典型的PN结雪崩器件。具体的选型还是需要专业工程师指导,经过参数领域分析后针对性选型比较安全。
介绍完“瞬态抑制二极管在方向上怎么区分使用?”后,相信大家对此也是有了一定的了解了吧。如果您还不太知道该怎么选择TVS二极管的方向,那么可以咨询东沃电子的客服,我们有专业的FAE工程师,可以帮助客户选型,同时我们也是一家专业的电子元器件生产厂家,集研发、生产、销售为一体的高新技术企业。
