TVS二极管具体参数详细介绍

　　TVS二极管的具体参数有哪些呢?对此很多商家不是很了解，今天东沃电子的小编也是整理了一些关于TVS二极管的一些参数分享给大家，让大家能够进一步的去深入了解，接下来就让我们一起来看看关于TVS二极管参数的详细介绍吧。推荐阅读：TVS二极管的作用

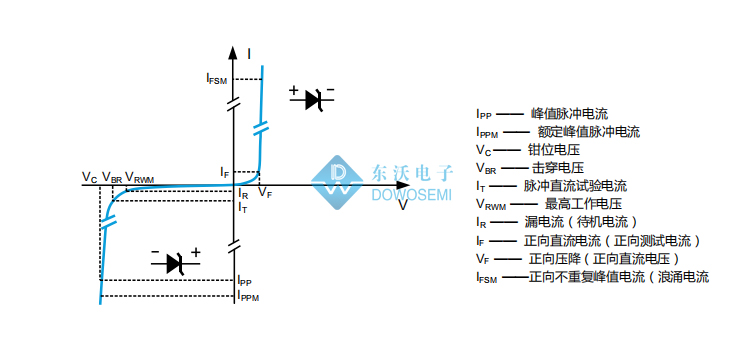

　　TVS二极管7点参数分析：

　　(1)最小击穿电压V_BR

　　当TVS流过规定的电流时，TVS两端的电压称为最小击穿电压，在此区域，TVS管呈低阻抗的通路。低于这个电压，TVS管是不会发生雪崩击穿的。

　　(2)额定反向关断电压V_RWM

　　V_RWM是TVS管在正常状态时可承受的电压，此电压应大于或等于被保护电路的正常工作电压。但它又需要尽量与被保护电路的正常工作电压接近，这样才不会在TVS管工作以前使整个电路面对过压威胁。按TVS管的V_BR与标准值的离散度，可把V_BR分为5%和10%两种，对于5%的V_BR来说，V_RWM=0.85V_BR；而对于10%的V_BR来说，V_RWM=0.81V_BR。

　　(3)最大峰值脉冲电流I_PP

　　I_PP是TVS管在反向状态工作时，在规定的脉冲条件下，器件允许通过的最大脉冲峰值电流。

　　(4)箝位电压V_C

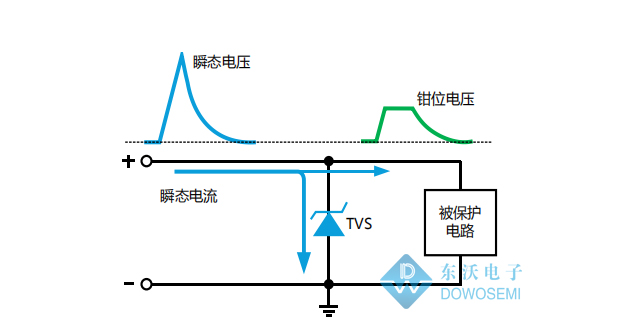

　　当脉冲峰值电流I_PP流过TVS管时，其两端出现的最大电压值称为箝位电压V_C。V_C和I_PP反映了TVS管的浪涌抑制能力。通常把V_C与V_BR之比称为箝位因子(系数)，其值一般在1.2～1.4之间。实际使用时，应使V_C不大于被保护电路的最大允许安全电压，否则被保护器件将面临被损坏的可能。

　　(5)最大峰值脉冲功耗P_PP

　　P_PP通常是最大峰值脉冲电流I_PP与箝位电压V_C的乘积，也就是最大峰值脉冲功耗。它是TVS管能承受的最大峰值脉冲功耗值。在给定的最大钳位电压下，功耗P_PP越大，其浪涌电流的承受能力越大。另外，峰值脉冲功耗还与脉冲波形、脉冲持续时间和环境温度有关。而且，TVS管所能承受的瞬态脉冲是不可重复施加的。

　　(6)电容量C

　　TVS管的电容是由其硅片的截面积和偏置电压来决定的，它是在1 MHz特定频率下测得的。C的大小与TVS管的电流承受能力成正比，C太大，将使信号衰减。因此，电容C是数据接口电路选用TVS管的重要参数。

　　(7)漏电流I_R

　　I_R是最大反向工作电压施加到TVS管上时，TVS管的漏电流。当TVS管用于高阻抗电路时，这个漏电流IR一个重要参数。
