压敏电阻工作原理及选型注意事项

压敏电阻，英文名：Metal Oxide Varistors，缩写MOV，有直插和贴片之分。目前，市场上应用于低压电器浪涌保护的压敏电阻多为氧化锌为主体材料的压敏电阻，它是以氧化锌为主体，掺杂多种金属氧化物，采用典型的电子陶瓷工艺制成的多晶半导体陶瓷元器件。

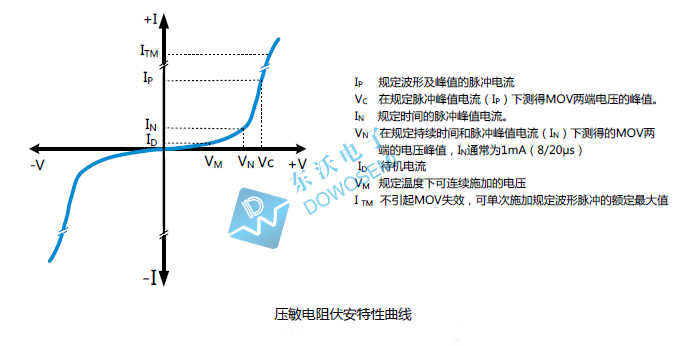

压敏电阻具有对称的伏安特性曲线（如图所示），流过压敏电阻的电流随压敏电阻两端电压的增大呈指数规律增大。在实际应用时，压敏电阻一般并联在电路中，当电路正常工作时，压敏电阻处于高阻状态，不影响电路正常工作。当电路出现异常瞬时过电压并达到其导通电压（压敏电压）时，压敏电阻迅速由高阻状态变为低阻状态，泄放由异常瞬时过电压导致的瞬时过电流到地，同时把异常瞬态过压钳制在一个安全水平内，从而保护后级电路免遭异常瞬时过电压的损坏。压敏电阻具有较高的瞬时脉冲吸收能力，同时结电容较大，一般应用于 AC交流输入端防雷保护。由于压敏电阻的电涌吸收能力取决于它的物理尺寸，可通过制造不同片径的压敏电阻而获得不同的瞬态浪涌电流值。东沃电子供应的压敏电阻产品直径可满足5mm-53mm的要求，种类繁多，封装多样，型号齐全。

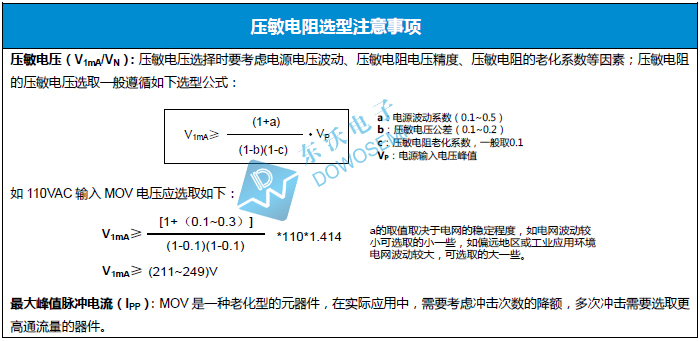

在实际应用中，压敏电阻选型是第一步，到底该选哪个型号的压敏电阻来为电路安全保驾护航呢？压敏电阻选型过程中应注意的事项有哪些？
