TVS二极管SMCJ36CA在DC24V电源防护中的应用

对于经常跟电路保护元器件打交道的电子工程师而言，TVS瞬态抑制二极管型号、选型、应用、使用注意事项等方面知识必然是了然于胸。然而对于踏入电子行业的初级电子工程师和采购商而言，必要存在那么一段提升自我的学习历程。关于SMCJ36CA，TVS管SMCJ系列常用型号之一，您知道多少？它是如何保护DC24V电源系统的？哪家厂家生产的SMCJ系列瞬态抑制二极管好呢？

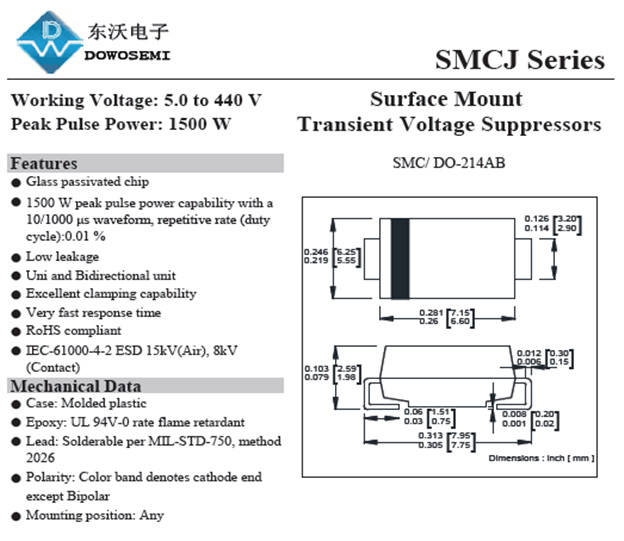

SMCJ系列TVS二极管规格特点

东沃电子SMCJ系列TVS瞬态抑制二极管，其峰值脉冲功率为1500W，反向关态电压值5.0V-440V，电压误差控制在5%上下，响应速度ps级，优良的电压箝位能力，低漏电流，玻璃钝化结，高可靠性，小尺寸DO-214AB封装，可高温焊接，无卤素，符合ROHS标准，可提供单双向两种TVS管产品选择。

SMCJ系列型号详情：SMCJ5.0A/CA、SMCJ6.0A/CA、SMCJ6.5A/CA、SMCJ7.0A/CA、SMCJ7.5A/CA、SMCJ8.0A/CA、SMCJ8.5A/CA、SMCJ9.0A/CA、SMCJ10A/CA、SMCJ11A/CA、SMCJ12A/CA、SMCJ13A/CA、SMCJ14A/CA、SMCJ15A/CA、SMCJ16A/CA、SMCJ17A/CA、SMCJ18A/CA、SMCJ19A/CA、SMCJ20A/CA、SMCJ22A/CA、SMCJ24A/CA、SMCJ26A/CA、SMCJ28A/CA、SMCJ30A/CA、SMCJ33A/CA、SMCJ36A/CA、SMCJ40A/CA、SMCJ43A/CA、SMCJ45A/CA、SMCJ48A/CA、SMCJ51A/CA、SMCJ54A/CA、SMCJ58A/CA、SMCJ60A/CA、SMCJ64A/CA、SMCJ70A/CA、SMCJ75A/CA、SMCJ78A/CA、SMCJ80A/CA、SMCJ85A/CA、SMCJ90A/CA、SMCJ100A/CA、SMCJ110A/CA、SMCJ120A/CA、SMCJ130A/CA、SMCJ140A/CA、SMCJ150A/CA、SMCJ160A/CA、SMCJ170A/CA、SMCJ180A/CA、SMCJ190A/CA、SMCJ200A/CA、SMCJ220A/CA、SMCJ250A/CA、SMCJ300A/CA、SMCJ350A/CA、SMCJ400A/CA、SMCJ440A/CA

DC24V电源防护方案详解

其中，SMCJ18A、SMCJ24A、SMCJ24CA、SMCJ30CA、SMCJ33CA、SMCJ36CA、SMCJ48A、SMCJ48CA、SMCJ58A、SMCJ64CA等型号TVS管，是东沃电子热卖、热销产品。接下来，东沃电子为大家分享的是：SMCJ36CA在DC24V电源防护方案中的应用：

1）应用背景：全球气候变暖，使得雷雨天气增加，倘若DC24V电源安全防护措施做不到位的话，容易遭受雷击损坏，危害大，维修成本高，就目前形势而言，高浪涌防护电源成为了行业的趋势。

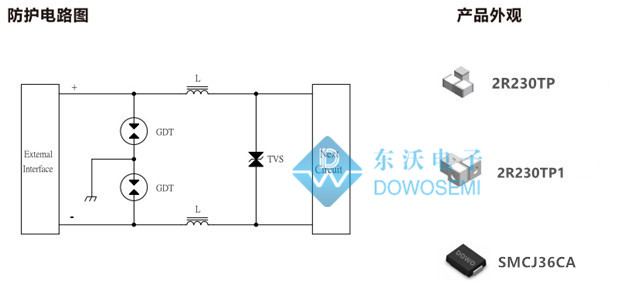

2）防护方案：防护电路图

从电路图可以看出，电路中所使用的东沃电子电路保护元器件有：

√  TVS管：SMCJ36CA

击穿电压值40V-44.2V，反向关态电压值36V，箝位电压最大值58.1V，瞬时峰值脉冲电流25.82A；

√ GDT：2R230TP

直流标称电压230±20%V，冲击电流（8/20μS）5KA，电容值＜1.0pF，电阻＞1GΩ；

√ GDT：2R230TP1

直流标称电压230±20%V，冲击电流（8/20μS）2KA，电容值＜1.0pF，电阻＞1GΩ；

SMCJ36CA在DC24V电源防护方案中的应用

从上面的防护电路图可以看出，前级电路防护采用的是通流量很大、体积较小的贴片陶瓷气体放电管，中间采用的是电感L做退耦，促使GDT释放大电流，后级采用的是响应速度ps级、残压很低的TVS瞬态抑制二极管SMCJ36CA。东沃电子DC24V电源方案，满足IEC61000-4-5、GB/T17626.5等浪涌测试的同时，还通过了1.2/50μs-8/20μs浪涌测试。

此电源防护方案同样适用在：球机电源、电源适配器、LED电源、音乐播放器、数码相框电源、车载电源等其他DC24V供电电源中。可见，市场对于SMCJ36CA需求极大，高品质的TVS管为电路安全保驾护航。欲想了解更多有关SMCJ36CA在电路中的设计方案，东沃电子FAE工程师随时为您服务！
