SPA二极管DW05DGCF-B-E,为超高速数据线路和接口护航

发表日期:2020-09-16浏览:1298

什么是SPA二极管?它的用途有哪些?提及到“SPA二极管”,可能很多人还不明白这是什么二极管。SPA二极管,亦称为低电容瞬态抑制二极管阵列,经过优化设计,用于保护高速差分数据线免受因静电放电(ESD)、电缆放电(CDE)、电气快速瞬变(EFT)和雷击感应浪涌造成的损坏,通过维护信号完整性保持网络通信的可靠性。

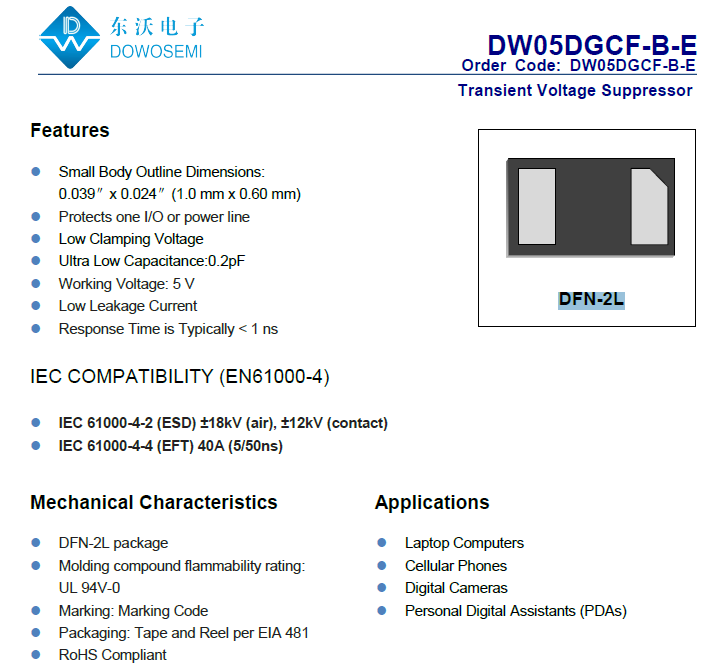

东沃电子推出的SPA二极管DW05DGCF-B-E,主要用于在PCB布局,尤其是具有挑战性的应用中保护,超高速消费电子产品接口免受破坏性静电放电的损坏。低电容瞬态抑制TVS二极管阵列DW05DGCF-B-E,符合AEC-Q101标准,并采用相同的座模,可安全吸收±12kV的重复ESD震击而不会影响性能,并可安全耗散2A的8/20μs浪涌电流。


SPA二极管DW05DGCF-B-E典型应用包括:
1)超高速数据线路和接口,例如USB 3.2、3.1、3.0、2.0、HDMI 2.1. 2.0、1.4a、1.3、DisplayPort、Thunderbolt和V-by-One;
2)低功率天线端口;
3)消费类、移动及便携式电子产品;
4)平板电脑和带有高速接口的外部存储设备 ;

相比市面上的其他ESD保护解决方案,DW05DGCF-B-E标称电容要低50%,这有助于保持信号的完整性,并将数据丢失率降至最低,提供超过30 GHz的传输频带,让信号完整性工程师可创造出高速的数据环境。瞬态抑制二极管阵列DW05DGCF-B-E提供下列关键优势:

低于0.2pF基于硅的ESD保护可实现高达30 GHz的传输频带,为最快的数据接口确保高度信号完整性。采用内部结构增强的业内标准DFN-2L封装可减少寄生电容、电感和电阻,使得这些瞬态抑制二极管阵列能够更加轻松地融入保护方案。更低的寄生电容和电感可改善动态电阻性能,更快、更好地保护电路。

作为一家以客户为导向的电路保护器件,东沃电子DOWOSEMI针对客户不断变化的需求不断研发新产品。更多有关SPA二极管产品和ESD静电保护解决方案,可直接咨询东沃技术或产品经理:137 5773 6996(微信同号)余经理    138 5774 8594 (微信同号)陈工。
