DO-214AA(SMB)封装贴片TVS二极管
发表日期:2020-05-18浏览:2709
在TVS二极管选型过程中,其钳位电压、工作电压、击穿电压、漏电流、功率、封装等是关注的重点。其中封装,是选型第一步需要确认的因素。TVS二极管封装从大方面来讲,有直插和贴片之分,具体类型有:
1)贴片封装:DO-214AA(SMB)、DO-214AB(SMC)、DO-214AC(SMA)、SOD-123、DO-218AB等等;
2)直插封装:DO-15、DO-41、DO-201、P600(R-6)、NA等等。
今天要科普的话题是:DO-214AA(SMB)封装TVS二极管。贴片TVS二极管相对来说,是应用频率比较高的电路保护器件,尤其是DO-214AA(SMB)封装TVS二极管。那么,问题来了,封装形式DO-214AA(SMB)的TVS二极管有哪些呢?

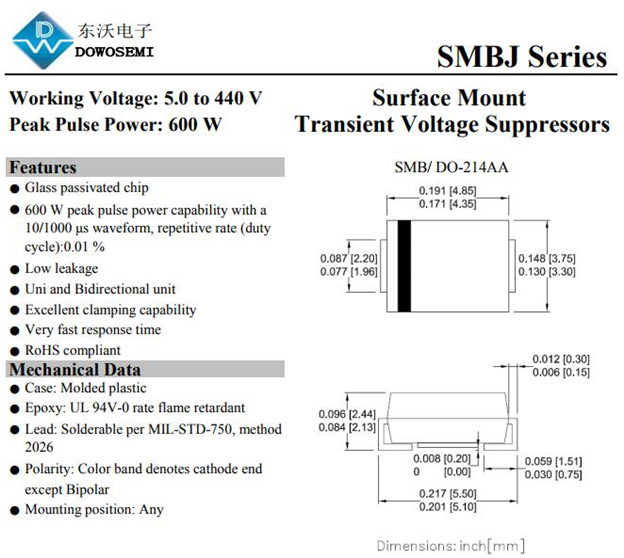

• SMBJ系列:峰值脉冲功率600W,工作电压5.0V-440V,单双向,型号齐全;
• P6SMB系列:峰值脉冲功率600W,工作电压6.8V-600V,单双向,型号齐全;
• TPSMBJ系列:峰值脉冲功率600W,工作电压11V-170V,单双向,型号齐全,车规级TVS二极管;
• SMB10J系列:峰值脉冲功率1000W,工作电压5.0V-85V,单双向,型号齐全;
• SACB系列:峰值脉冲功率500W,工作电压5.0V-50V,单双向,型号齐全,低电容TVS二极管。
具体型号和产品规格书,可向TVS二极管厂家东沃电子索取。在TVS二极管选用过程中,需要注意的事项有很多。在小电流负载的保护中,要有意识地在线路中增加限流电阻,否则会影响线路的正常工作。对于重复出现的瞬变电压抑制,需要注意的是TVS二极管的稳态平均功率是否在安全范围内。TVS二极管规格书上给的只是特定脉宽下的吸收功率,在实际电路中,脉冲宽度是变化莫测的,在TVS管选型时,对脉宽要降额使用。具体,还需要在专业的技术员指导下完成!电路保护器件厂家,东沃电子,从方案设计、方案整改、器件选型、EMC测试、样品供应一站式满足您的需求。同时,还能够根据客户的差异化需求定制!
