TVS二极管有方向吗?
发表日期:2020-05-13浏览:3306
经常碰到客户咨询这样的问题:3KP30A是什么二极管?TVS二极管有方向吗?双向TVS二极管有正负极吗?瞬态抑制二极管的正负如何区分?单向TVS二极管正负极怎么接?如何测量TVS二极管的好坏?双向TVS二极管需要区分正负极吗?
TVS二极管是什么?TVS二极管,是在齐纳二极管工艺基础上发明的一种高效能电路保护器件,用于过电压和浪涌防护。一旦电子产品确认需要防止过高电压和瞬态浪涌,电子工程师都会优先测试TVS二极管是否能够满足产品的防护需求。TVS二极管种类繁多,型号齐全,有单双向之分。
TVS二极管的单双向与正负极息息相关。双向TVS二极管没有正负极之分,在电路焊接中是不需要区分正负极的;单向TVS二极管有正负极之分,有阴极线的一端为负极。那么,关键问题来了,TVS二极管的单双向如何区分呢?

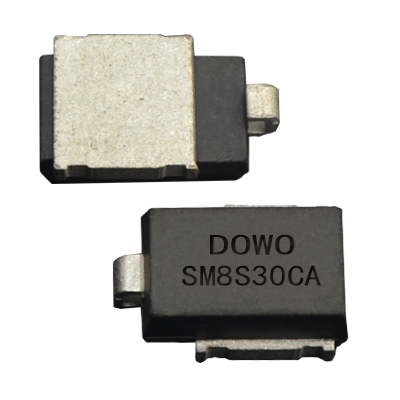

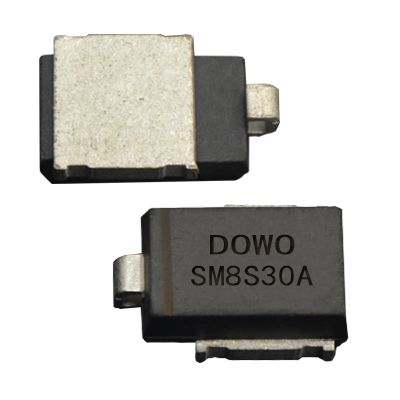

1)看型号:型号尾缀后面是CA的,是双向TVS二极管;尾缀后面是A的,是单向TVS二极管。以TVS二极管SM8S30CA和SM8S30A为例,SM8S30CA是双向,SM8S30A是单向的。
2)看规格书:双向TVS二极管双向导通,单向TVS二极管单向导通。
3)万用表测:两边都有电压的是双向TVS二极管;一边通的是单向TVS二极管。
