陶瓷气体放电管应用和系列

发表日期:2019-12-11浏览:1602

陶瓷气体放电管,Gas Discharge Tubes,简称GDT,内部由一个或一个以上放电间隙内充有惰性气体构成的密闭器件。GDT电气性能取决于气体种类、气体压力、内部电极结构、制作工艺等因素。当加到两电极端的电压达到使GDT内的气体击穿时,开始放电,由高阻抗变成低阻抗,使浪涌电压迅速短路至接近零电压,并将过电流释放入地,从而对后续电路起到保护作用。

GDT可以承受高达数十甚至数百千安培的浪涌电流冲击,具有极低的结电容,应用于保护电子设备和人身免遭瞬态高电压的危害,是防雷保护设备中应用最广泛的开关元器件。东沃电子GDT浪涌电流可达20KA、40KA、50KA、60KA、100KA、150KA,甚至更高;绝缘阻值可达到10G;极间电容低至1PF;广泛应用在通讯线路、通讯配线架的保安单元及高频电路中作防雷保护。


陶瓷气体放电管应用

在实际生活中,东沃电子供应的陶瓷气体放电管GDT主要应用在以下产品中:
• 总配线架:外线电缆引入的高能量干扰的保护由总配线架完成,气体陶瓷放电管一般做为初级保护。
• 各种用户终端设备:如今越来越多的电话机、传真机、调制解调器等设备使用精密的电子元器件,一旦有过电压产生,陶瓷气体放电管能把过电压产生的浪涌电流向地导通,从而保护设备免受威胁。
• 有线电视、同轴电缆、视频系统、阴极射线管保护:由于GDT放电管具有很低的电容(1pF左右),即使在高频状态下都不会对系统造成干扰,为此特别适用于有线电视网络中的同轴电缆保护。
• 交流线路保护:通信设备、家用电器、计算机等设备都有可能会接触到电网所感应的浪涌电压,使用GDT放电管和压敏电阻可对上述情况进行有效保护。
• 电源保护:电源插座、电源开关、插线盒、空气开关、负荷开关等低压电器,铁路电力、电气系统、电动机、潜水泵、传动设备等浪涌电压保护。
• 信号线路防护:主要防护两线之间浪涌电压对设备的损坏。


陶瓷气体放电管种类

目前,东沃电子供应的陶瓷气体放电管种类有:
• 开关放电管:响应速度快、损耗低、寿命长、安全可靠,广泛应用于以下领域作为点火装置:飞机发动机、航天飞机、飞艇;工业锅炉、船舶锅炉;火车内燃机;各类汽车、摩托车;煤气灶、热水器等。
• 贴片放电管:特别适用于线路板表面贴片安装,可缩小体积,增加可靠性。
• 同轴放电管:适用于超高频(可达3GHz以上)通信的发射接收、卫星电视接收等系统以及无线宽带网络等同轴通讯设备端的雷击及过电压浪涌保护;卡接式安装,使用方便。
• 多间隙大功率气体放电管:具有多层灭弧作用,体积小,耐流能力强,限制电压低,雷击过程中无续流产生,实用性强,最大持续工作电压可达400V以上(AC 50/60Hz),适用于任何交、直流低电压电源系统的电源雷击及操作过电压防护。
• 电源防雷模块:主要用于低压电器设备电源的雷击和过电压防护。


陶瓷气体放电管系列

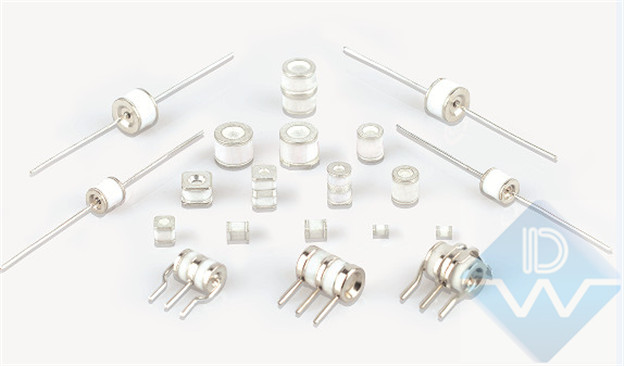

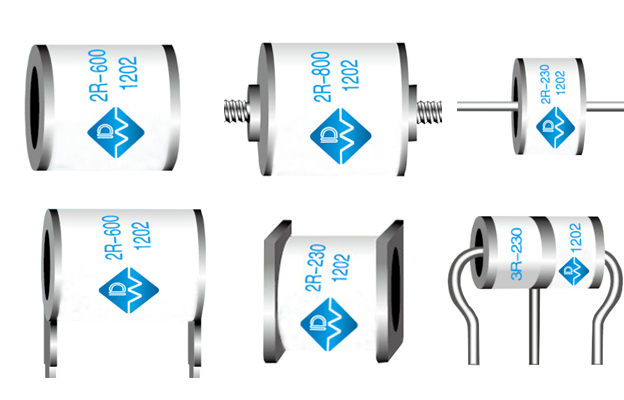

1)陶瓷气体放电二极管:Φ4.7x2.9mm、Φ5.5x4mm、Φ5x5mm、Φ5.5x6mm、Φ8×6mm、Φ8×6mm(20KA)、Φ8×8mm、Φ9.5x8mm;
2)陶瓷气体放电三极管:Φ5x7.6mm、Φ6x8mm、Φ6x8mm、Φ6.8x10mm、Φ8x10mm;
3)贴片陶瓷放电管:Φ1.6x1.6x3.2mm、Φ6x8.5mm、Φ5x7.6mm、Φ8.3x8.3x6mm、Φ6.2x6.2x4.2mm、Φ5.5x5.5x5mm、Φ5x5x4.2mm、Φ5x5x5.7mm、Φ3.2x2.7x4.5mm、Φ8x10mm;
4)低脉冲陶瓷气体放电管:Φ8x6mm、Φ8x10mm;
5)大通流放电管:Φ15x3.5mm、Φ12x17mm、Φ20x5.6mm、Φ15x22mm、Φ29.5x7.5mm、Φ29.5x19mm;
6)开关陶瓷气体放电管:Φ8x6mm;
7)大通流断续流管:Φ29.5x31.6mm、Φ29.5x12mm、Φ29.5x28.5mm、Φ12×17mm、Φ15×22mm;

具体选用什么型号的陶瓷气体放电管为电路安全保驾护航,可免费咨询东沃电子的技术。东沃电子,传递有价值的电路保护元器件知识,更好地为您服务!
