TVS二极管参数解读

同样都是过压防浪涌保护，为什么人家的电路保护方案就是比你的优秀呢？工欲善其事，必先利其器，要想运用好TVS管，就必须熟练掌握TVS管的关键参数。接下来，专业高品质电路保护器件厂家——东沃电子，倾心为您科普有关TVS管参数的知识。

1）Vrwm截止电压
TVS管的最高工作电压，可连续施加而不引起TVS管劣化或损坏的最高工作峰值电压或直流峰值电压。在Vrwm下，TVS管是不工作的，即不导通的。也就是说，电路的最高工作电压必须小于Vrwm，否则会引起TVS管动作导致电路异常。

2） I R 漏电流
漏电流，也称待机电流。在规定温度和最高工作电压条件下，流过TVS管的最大电流。TVS管的漏电流一般是在截止电压下测量，对于某一型号TVS管, I R 应在规定值范围内。对 TVS 两端施加电压值为Vrwm ，从电流表中读出的电流值即为TVS的漏电流 I R 。对于同功率和同电压的TVS，在Vrwm≤10V 时，双向 TVS 漏电流是单向 TVS 漏电流的2倍。对于一些模拟端口，漏电流会影响AD的采样值，所以TVS的漏电流越小越好。

3）VBR 击穿电压
击穿电压，指在 V-I 特性曲线上，在规定的脉冲直流电流I T或接近发生雪崩的电流条件下测得TVS管两端的电压。测试的电流I T一般选取10mA左右，施加的电流的时间不应超过400ms，以免损坏器件，VBRmin和 VBRmax是TVS管击穿电压的一个偏差，一般 TVS 管为±5%的偏差。测量时，V BR 落在 V BRmin和 V BRmax 之间视为合格品。

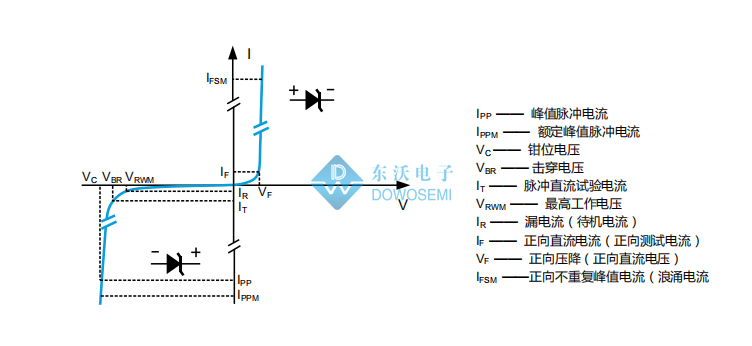

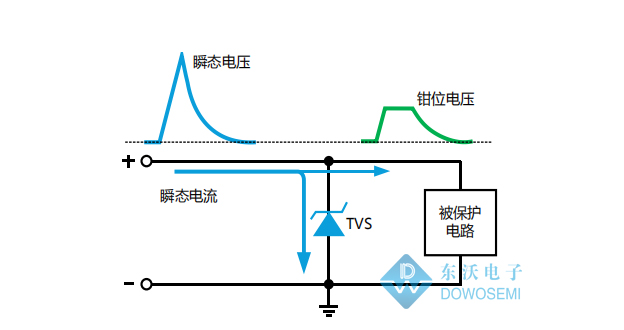

4）I PP 峰值脉冲电流和V C 钳位电压
峰值脉冲电流，给定脉冲电流波形的峰值。TVS二极管一般选用 10/1000μs 电流波形。钳位电压，施加规定波形的峰值脉冲电流 I PP 时，TVS二极管两端测得的峰值电压。I PP 及 V C 是衡量TVS二极管在电路保护中抵抗浪涌脉冲电流及限制电压能力的参数，这两个参数是相互联系的。对于TVS二极管在防雷保护电路中的钳位特性，可以参考V C这个参数。对于相同型号TVS二极管，在相同I PP下的V C越小，说明TVS二极管的钳位特性越好。TVS二极管的耐脉冲电流冲击能力可以参考 I PP ，同型号的TVS二极管，I PP 越大，耐脉冲电流冲击能力越强。

5）结电容C
结电容是TVS二极管中的寄生电容，在高速IO端口保护需要重点关注，过大的结电容可能会影响信号的质量。

了解熟悉TVS二极管的基本参数之后，正式进入到重要的环节：TVS二极管选型。
