TVS二极管参数，有哪些？

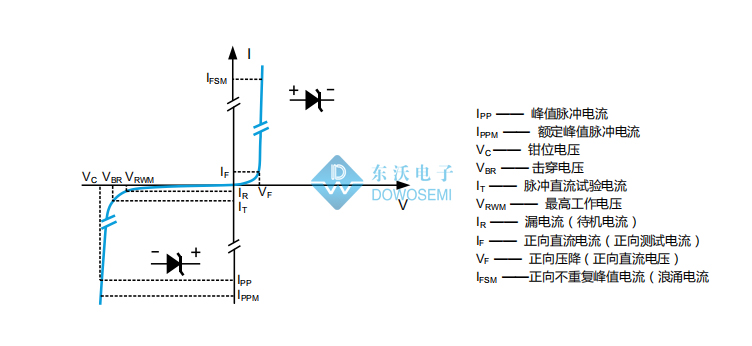

TVS二极管，作为一种高效能的电路过压保护器件，种类繁多、型号齐全，面对琳琅满目的TVS二极管，该选择哪个型号的物料合适呢？这就涉及到了“TVS二极管选型”这个话题。工欲善其事必先利其器，在开展TVS二极管选型工作之前，非常有必要先了解下TVS二极管选型过程中会涉及到的几个参数。

1）最大钳位电压：施加规定波形的峰值脉冲电流IPP时，TVS二极管两端测得的峰值电压；
2）最大反向工作电压：最高工作电压，可连续施加而不引起TVS二极管劣化或损坏状态下，达到最大的直流电压或交流峰值电压。
3）反向击穿电压：在规定的脉冲直流电流IT或接近发生雪崩的电流条件下测得TVS两端的电压；
4）峰值脉冲功率：是指 10/1000μs 波的脉冲峰值电流 IPP 与最大箝位电压 VC 的乘积；
5）漏电流：在规定温度和最高工作电压条件下，流过TVS二极管的最大电流，其值是在截止电压下测量的；
6）电容值：这个参数往往很容易忽略，在通信线路的防护中，尤其要注意TVS二极管的电容值；

TVS二极管选型步骤：选择TVS最高工作电压Vrmw→选择TVS钳位电压VC→选择TVS的功率→评估漏电流Ir的影响→评估结电容的影响。

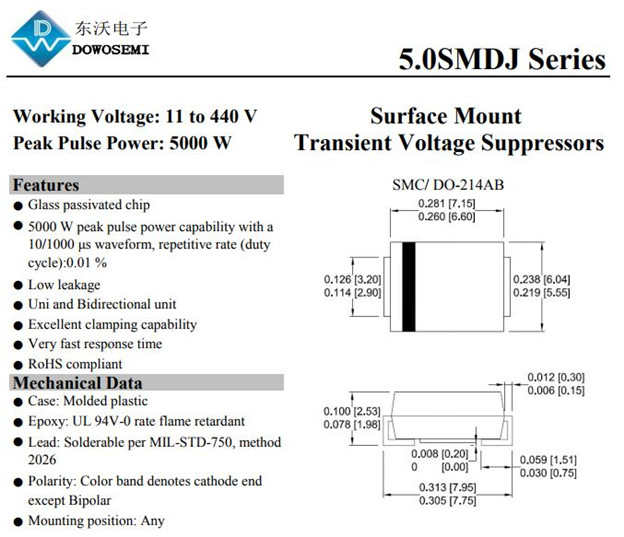

比如：在一个电路中，正常工作电压VCC是24V，最高工作电压Vmax是26V,后级电路可承受的最高瞬态电压为50V，实验的测试波形为 8/20μs波形，测试电压500V，测试电源内阻及PPTC的静态电阻合计为2Ω。根据一系列计算，建议选用5.0SMDJ26A这个物料，由于是用在电源端口，其结电容和漏电流可以忽略。
