过压浪涌抑制保护元器件，东沃电子，种类多型号全

随着电子产品智能化、数字化地发展，其内部IC的集成度越来越高，使得其身价也越来越贵，为此需要加强电路安全防护。行业人都知道，越是精密的电子产品，其防护等级的需求也就越高，对所要用到的电路保护元器件提出了更高的要求。在电路保护方案设计过程中，自然不是选用单一的保护器件，而是多种保护元器件的组合。对于一名名副其实的电子工程师来说，电路中的各类保护元器件必须了然于胸。电路保护元器件根据防护需求可分为过压和过流两大类，其中过压防护包括浪涌和静电放电防护，目前主流的过流保护元器件是自恢复保险丝。

过压保护元器件根据作用方式可分为钳位型和开关型，其中箝位型就是我们所熟知的TVS瞬态抑制二极管、ESD静电保护二极管、压敏电阻；开关型包括：陶瓷气体放电管、半导体放电管。接下来，专业高品质保护器件厂家东沃电子重点介绍电路保护中常用的过压浪涌抑制保护元器件。

TVS瞬态抑制二极管

TVS（Transient Voltage Suppressors）二极管，是在齐纳二极管工艺基础上发明的一种新型高效电路保护元器件，PS级响应速度、大瞬态功率、低漏电流和电容、箝位电压易控制、击穿电压偏差小、可靠性高、体积小、安装方便等优势，广泛应用于敏感电子零件过压保护中。当TVS二极管的两端经受瞬间高能量冲击时，它以PS秒级的速度把两端间的阻抗值由高阻抗变为低阻抗，以吸收一个瞬间大电流，把它的两端电压箝制在一个预定的数值上，从而保护后面的精密元器件不受瞬态高压尖峰脉冲的冲击。东沃电子研发、生产、销售的TVS二极管种类多、型号全、现货库存、闪电发货、免费样品，一家实力与技术并存的电路保护器件供应厂商，产品质量可靠性可与进口品牌（如VISHAY、ONSEMI、LITTLEFUSE等）媲美。

规格系列：SM5S、SM6S、SM8S、SMAJ、P4SMA、TPSMAJ、SMA6J、TPSMA、SACA、SMBJ、P6SMB、TPSMBJ、SMB10J、SACB、1.0SMB、TPSMB、1.5SMC、SMCJ、TPSMCJ、SMDJ、TPSMDJ、5.0SMDJ、TP5.0SMDJ、TPSMC、SMF、TPSMF、SMF4L、SMF3.3A、P4KE、SA、P6KE、SAC、1.5KE、LCE、3KP、5KP、LDP、15KP、30KP、蓝宝宝浪涌抑制器NA等。

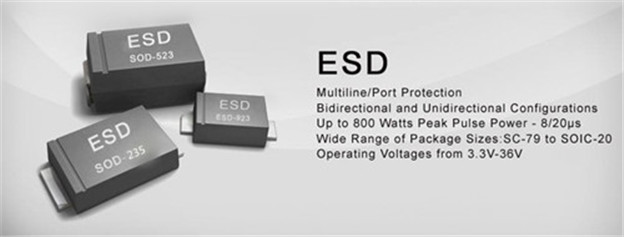

ESD静电保护二极管

ESD（Electrostatic Discharge Protection Devices），瞬态电压抑制二极管阵列（TVS Array），是由多个TVS晶粒或二极管采用不同的布局设计成具有特定功能的单路或多路ESD保护器件。ESD静电保护二极管响应速度快（小于0.5ns）、低电容、低导通电压、高集成度、小体积、易安装，可以同时实现多条数据线保护，是业内最理想的高频数据保护器件。

目前，东沃电子自主供应的ESD静电保护二极管，主要应用于各类通信接口的静电保护，如USB、HDMI、RS485、RS232、VGA、RJ11、RJ45、BNC、SIM、SD等。同时，东沃电子ESD静电保护元器件封装多样化，从单路的SOD-323到多路的SOT-23、SOT23-6L、QFN-10等，电路设计工程师可以根据电路板布局及接口类型选择不同封装的ESD静电保护二极管。

规格系列：单通道ESD和EOS保护器件、低电容TVS阵列、标准电容TVS阵列、低压TVS阵列、高功率TVS阵列、SM712、PSM712等。

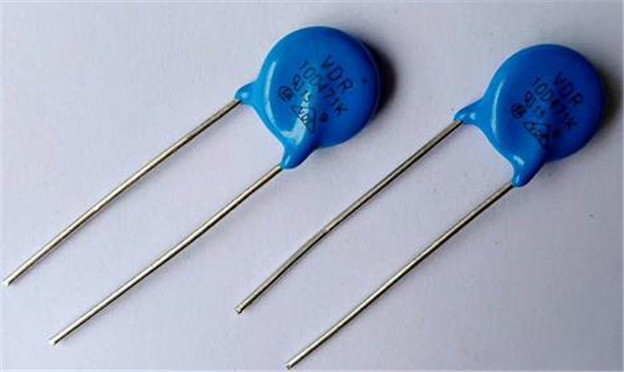

压敏电阻

目前市场上应用于低压电器浪涌保护的压敏电阻多为氧化锌为主体材料的压敏电阻，以氧化锌为主体，掺杂多种金属氧化物，采用典型的电子陶瓷工艺制成的多晶半导体陶瓷元器件。
压敏电阻具有对称的伏安特性曲线，流过MOV的电流随MOV两端电压的增大呈指数规律增大。应用时，MOV一般并联在电路中，当电路正常工作时，它处于高阻状态，不影响电路正常工作。当电路出现异常瞬时过电压 并达到其导通电压时，MOV迅速由高阻状态变为低阻状态，泄放由异常瞬时过电压导致的瞬时过电流，同时 把异常瞬态过压钳制在一个安全水平之内，从而保护后级电路免遭异常瞬时过电压的损坏。MOV具有较高的瞬时脉冲吸收 能力，电容量较大，一般应用于AC 交流输入端防雷保护。由于压敏电阻的电涌吸收能力取决于它的物理尺寸，可通过定制制造不同大小的MOV而获得不同的瞬态浪涌电流值。

规格系列：05D系列、07D系列、10D系列、14D系列、20D系列、25D系列。

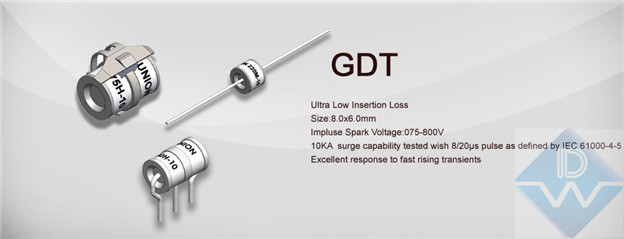

陶瓷气体放电管

陶瓷气体放电管，内部是由一个或一个以上放电间隙内充有惰性气体构成的密闭器件。GDT电气性能取决于气体种类、气体压力、内部电极结构、制作工艺等因素。当加到两电极端的电压达到使GDT内的气体击穿时，开始放电，由高阻抗变成低阻抗，使浪涌电压迅速短路至接近零电压，并将过电流释放入地，从而对后续电路起到保护作用。

GDT可以承受高达数十甚至数百千安培的浪涌电流冲击，具有极低的结电容，应用于保护电子设备和人身免遭瞬态高电压的危害，是防雷保护设备中应用最广泛的开关元器件。东沃电子GDT浪涌电流可达20KA、40KA、50KA、60KA、100KA、150KA，甚至更高；绝缘阻值可达到10G；极间电容低至1PF；广泛应用在通讯线路、通讯配线架的保安单元及高频电路中作防雷保护。

规格系列：陶瓷气体放电二极管、陶瓷气体放电三极管、贴片陶瓷放电管、低脉冲陶瓷气体放电管、大通流放电管、开关陶瓷气体放电管、大通流断续流管。
