TVS二极管和压敏电阻在开关电源应用中，如何选型？

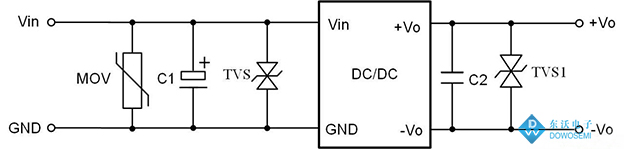

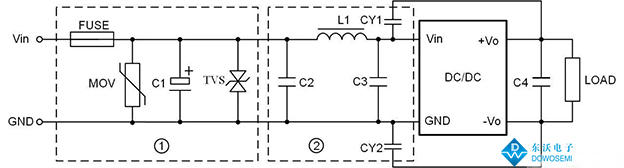

开关电源，作为产品系统供电核心，在电源设计时，往往需要外加电路防护措施来保障电源能够稳定供电。在开关电源应用中，为了确保开关电源的供电稳定和电源本身的安全，一般会设计一些外围电路（浪涌冲击保护电路、防静电保护电路、传导骚扰、脉冲群抗扰电路等）保护开关电源在使用过程中不受损害。为此，在外围电路保护设计的过程中，往往会选用到电路保护元器件TVS二极管和压敏电阻结合起来使用，从而起到多重保护的作用。那么，重点问题来，设计电源外围电路时，TVS瞬态抑制二极管和压敏电阻，该如何选型呢？

关于TVS管和压敏电阻，您知道多少？

TVS二极管是一种限压型的过压保护器件，以pS级的速度把过高的电压限制在一个安全范围之内，从而起到保护后面电路的作用，广泛应用在半导体及敏感的电子零件过电压、ESD保护、消费类产品、工业产品、通讯、电脑、汽车、电源供应器、信号线路保护及军事、 航天航空导航系统及控制系统上。东沃电子供应的TVS管有SMF、SMAJ、SMBJ、SMCJ、SMDJ、P4KE、SA、P6KE、1.5KE、3KP、5KP、SM8S、SM5S、SM6S、LDP、15KP，20KP，30KP、SAC，LCE、蓝宝宝浪涌抑制器BPSS等，所有产品通过一系列安全可靠的认证，如UL、无铅认证、符合IEC61000-4-2、IEC 61643-321：2001测试标准。

东沃电子压敏电阻，主要应用于低压电器浪涌保护，多为氧化锌压敏电阻。压敏电阻是以氧化锌为主体，掺杂多种金属氧化物，采用典型的电子陶瓷工艺制成的多晶半导体陶瓷元器件。东沃电子供应的压敏电阻主要有：05D、07D、10D、14D、20D、25D系列。东沃电子致力于发展国产被动保护器件，取代国际品牌产品，可与威世、力特、安森美等知名品牌相媲美。满足客户高品质需求的同时，东沃电子对常用被动保护器件现货直供，帮助广大客户节约时间、成本。对于有交期的物料，往往在7天以内能够及时供货。接下来，东沃电子技术员重点论述：TVS二极管和压敏电阻是如何选型的？

TVS二极管选型，要知道的都在这里

1）确定被保护电路的最大直流或者连续工作电压、电路的额定标准电压和“高端”容限；
2）TVS额定反向关断VRWM应大于或者等于被保护电路的最大工作电压；若选用的VRWM太低，器件可能进入雪崩或因反向漏电流太大而影响电路正常工作；
3）TVS的最大箝位电压应小于被保护电路的损坏电压；
4）在规定的脉冲持续时间内，TVS的最大峰值脉冲功耗要大于被保护电路内可能出现的峰值脉冲功率；在确定最大箝位电压后，其峰值脉冲电流应大于瞬态浪涌电流；
5）对于数据接口电路的保护，还须注意选取合适电容值的TVS 器件；
6）根据用途选用TVS的极性、封装形式；一般交流电路选用双极性TVS管，多线保护选用TVS阵列；

压敏电阻MOV选型，您不知道的都在这里

1）压敏电阻电压值要大于实际电路中的电压峰值，即连续施加在压敏电阻两端的电源电压，要小于压敏电阻规格书中的“最大持续工作电压值”；
2）压敏电阻的箝位电压要小于被保护设备承受的最大电压；
3）压敏电阻的标称放电电流要大于线路中可能出现的最大浪涌电流；
4）对于高频率传输信号的线路，电容要尽量的小；
5）要考虑使用环境，具体要求的浪涌电压情况；

具体还需要根据电路设计需求和参数来选择，专业的事情找专业的人做，少走弯路。TVS二极管、压敏电阻等保护器件选型，东沃电子，免费提供。在开关电源应用中，浪涌保护和防静电保护是必不可少的，有关详细电路保护设计方案、选型，东沃电子能做的，超乎您的想象！
