SM8S系列TVS二极管，在汽车电源线上的应用

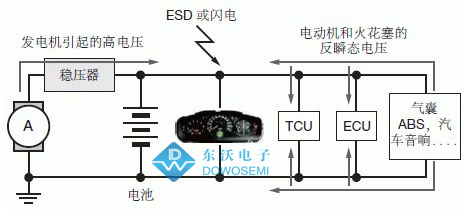

汽车安全一直是汽车电子工程师重点关注的问题之一，众所周知，汽车的工作环境是极其恶劣，电子控制单元、信息娱乐系统、传感器等汽车电子设备是连接在一根电源线上的，而汽车所有电子设备产品的电源就是发动机和电池。由于发动机和电池很容易受到温度、工作状态等其他条件影响从而起伏不定。同时，使用燃油喷射系统、阀、电机、电气和水解控制器等电磁线圈负载的汽车系统时，会把ESD、尖峰噪声和其他类型的瞬态和浪涌电压带入到电源和信号线上。

为此，汽车设计中的一项重量级挑战就是：如何保护汽车电子设备免受电源线上出现的高浪涌电压、瞬态电压、ESD和噪声的危害？SM8S系列瞬态抑制TVS二极管的诞生成为了汽车电子设备理想的保护元器件。接下来，专业高品质保护器件生产厂商东沃电子，主要为您介绍TVS管SM8S系列在汽车电源线中的初级和次级保护应用。

TVS管SM8S系列，您知道多少？

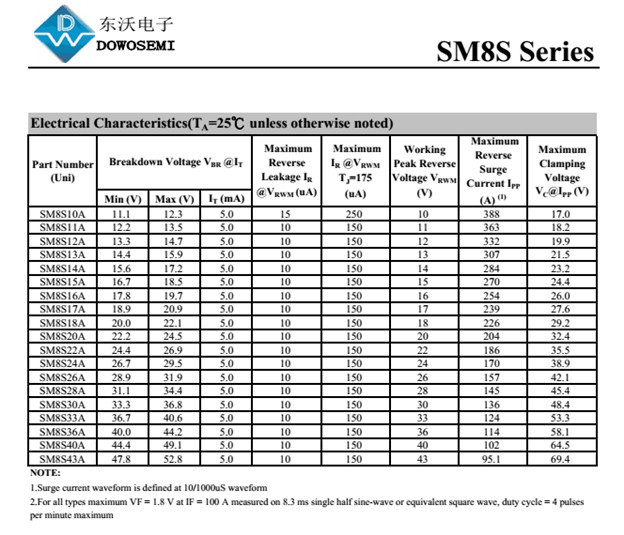

SM8S系列TVS二极管是东沃电子的拳头产品，符合AEC-Q101认证标准，并且可通过ISO 7637-2 5a/5b及ISO 16750抛负载测试要求，高可靠性、高稳定性，深受广大汽车配套商的认可和青睐。东沃电子供应的SM8S系列型号齐全：SM8S10A、SM8S11A、SM8S12A、SM8S13A、SM8S14A/SM8S14CA、SM8S15A/SM8S15CA、SM8S16A/SM8S16CA、SM8S17A/SM8S17CA、SM8S18A/SM8S18CA、SM8S20A/SM8S20CA、SM8S22A/SM8S22CA、SM8S24A/SM8S24CA、SM8S26A/SM8S26CA、SM8S28A/SM8S28CA、SM8S30A/SM8S30CA、SM8S33A/SM8S33CA、SM8S36A/SM8S36CA、SM8S40A/SM8S40CA、SM8S43A/SM8S43CA。同时，免费提供选型、测试、样品服务，品质好不好，一目了然；而且，还可以根据客户的需求量身定制生产符合客户需求的电子元器件，具体细节问题欢迎广大客户前来咨询，只为您的电路更安全。

TVS管SM8S系列在汽车电源线的初级保护

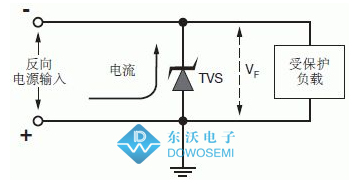

用于汽车电源线初级保护的甩负荷TVS管SM8S系列可分为两类：外延型和非外延型。在反偏的模式下，它们具有相似的击穿工作特性；不同的是，外延型TVS管在正向模式下，具有低正向压降特性，而且非外延型TVS瓜在同等条件下，正向压降相对比较高。这个特性对于加在电源线上的反向电压，尤其重要。在反向电源输入模式中，电源线电压与TVS管正向压降的电压相同，这个情况下很容易引起电子线路故障，此时外延型TVS管的低正向压降能够很好的解决这个问题。当然，保护电路免受反向电源输入损害还有其他的方法，感兴趣的小伙伴可与东沃电子FAE工程师沟通。

TVS管SM8S系列在汽车电源线的次级保护

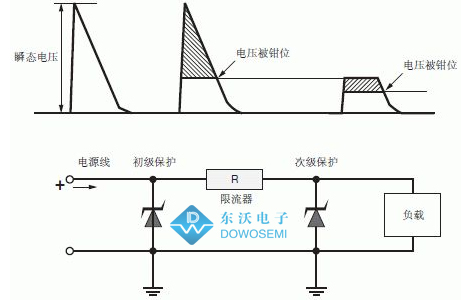

汽车系统中保护电路的初级对象是高浪涌电压，但是被钳位的电压仍然很高。为此，在24V动力总成中的次级保护尤其重要，如卡车和货车中的动力总成。其主要原因是因为大多数稳压器和DC-DC转换器IC的最大输入电压可达45V-60V。这种情况下，建议在电源线上增加电阻，来减少瞬态电流，此时就可以使用更小额定功率的TVS管作为次级保护。

针对不同的汽车电子设备，其所需要的电路保护元器件型号是不一样的。具体电路保护方案设计、保护元器件选型、产品测试等服务，东沃电子一条龙为您服务。汽车级TVS瞬态抑制器SM8S系列，东沃电子是专业认真的！
