TVS管选型，东沃电子，让老手新手都得心应手

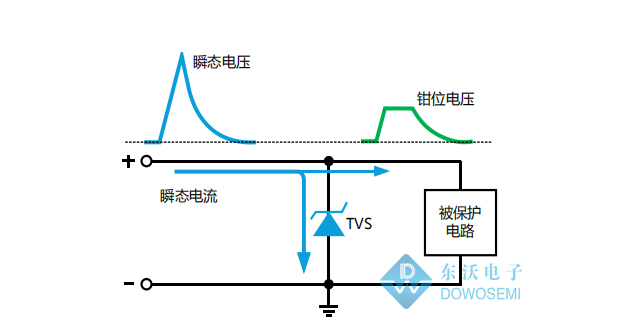

电子工程师都知道，TVS管元器件是用来进行端口防护的，防止端口瞬间的电压冲击造成后级电路的损坏。总而言之，TVS管是专门用于瞬间过压保护，为此，也称为瞬态抑制二极管、瞬变电压抑制二极管、TVS二极管。TVS种类繁多、封装多样、型号齐全，面对不同封装、系列、型号的TVS瞬态抑制二极管，该如何选择合适的元器件为电路的安全保驾护航呢？

TVS二极管如何选型？

在TVS管的选型过程中，很多供应商、厂家往往都是直接告诉需求方选择哪个型号的器件，很少科普选型的技巧和提供选型过程中的理论计算。为此，造成了很多电子工程师在选型TVS二极管器件时，老手凭经验，新手凭参考。一旦更换了供应商、厂家或测试条件，就无从下手。为此，专业高品质电路保护器件厂商东沃电子，为了解决这个问题，科普：TVS二极管选型，让老手新手都得心应手。

掌握TVS管参数，事半功倍

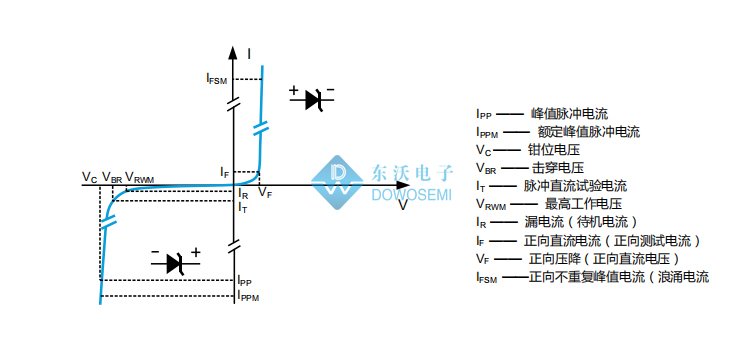

工欲善其事，必先利其器。想要掌握TVS二极管选型精髓，必先了解和深熟TVS管关键参数：
√ 最高工作电压Vrwm：TVS的截止电压，可连续施加而不会引起TVS管劣化或损坏的最大的直流电压或交流峰值电压；
√ 漏电流Ir：待机电流，在规定温度和最高工作压条件下，流过TVS管的最大电流；
√ 峰值脉冲电流Ipp：在10/1000μs电流波形的峰值；
√ 钳位电压Vc: 施加规定波形的峰值脉冲电流IPP时，TVS管两端测得的峰值电压；
√ 击穿电压Vbr：在规定的脉冲直流电流IT或接近发生雪崩的电流条件下测得TVS管两端的电压；
√ 结电容CI：在数据接口或通信线路中的防护，要重点关注TVS管的结电容值；

TVS二极管选型，万变不离其宗

明白、掌握TVS管的基本参数，就要开始TVS管选型了。TVS管选型过程，东沃电子技术陈工建议，可以按照以下的步骤进行：
1）选择TVS管最高工作电压：要大于被保护电路的最高工作电压，具体还要综合考虑被保护电路的工作电压及后级电路的承受能力；
2）选择TVS管箝位电压：要小于后级被保护电路中最大可承受的瞬态安全电压；
3）选择TVS管额定瞬态功率：要大于电路中可能出现的最大瞬态浪涌功率，具体估算等式：Pppm=Vc＊Ipp；
4）评估漏电流和结电容的影响：在高速IO端口防护、模拟信号采样、数据接口、通信线路防护、低功耗设备场合，需要考虑漏电和结电容的影响；
5）选择TVS管封装形式：封装体积大小决定TVS的功率大小，新老电子工程师可根据电路设计及测试要求来选择合适封装的TVS管；

任何理论都是建立在实践的基础上来完成的。TVS二极管选型，不单单是根据理论上的数值那么简单，还需要结合经验和技术来选择。都是端口防护，为什么人家的瞬间过压保护就比您的优秀？专业的事情，找专业的人做，少走弯路，TVS管选型，东沃电子随时为您服务！
