TVS二极管如何选型?被问得最多的问题

发表日期:2019-09-25浏览:1104

最近发现,有不少的访客在线咨询东沃电子:
1)请问贵公司有击穿电压400V,额定峰值电流3KA的瞬态抑制二极管吗?型号是哪个?
2)产品电路工作电压3.6V,需要一个TVS管来防护,应该选择你们的哪产品呢?
3)要做一个输入电源的保护,输入电源正常是12v Dc,不损坏情况下输入电源最大为20V,应该如何选型?
4)咨询一个TVS管,直插的,不知道有没有合适的型号:要保护的电路工作电压是5V和12V,保护一个MOS管,在源漏极保护?
5)公司有个汽车电源供电产品,需要用哪个TVS二极管合适?如果我的电源芯片耐压只有28V,用你们的TVS管能保证安全吗?
……

虽然咨询的问题内容不一样,但是归根到底可以总结为:TVS二极管如何选型?东沃电子,作为业内专业高品质保护元器件厂商和保护方案服务商,即将为你开启一场独特的科普之旅:TVS二极管如何选型?


TVS二极管参数,一看便知

TVS二极管选型之前,必须要关注的参数:
• 反向关断电压VRWM:正常状态下可承受的电压,此时流过TVS二极管的电流小于1mA,在VRWM下,TVS是不工作的;
• 击穿电压VBR:当TVS管流过规定的1mA时,加于TVS两极的电压;低于这个电压下,TVS管不会产生雪崩;
• 最大箝位电压VC:当持续时间为20mS的脉冲峰值电流IPP流过TVS管时,在其两端出现的最大峰值电压;
• 最大峰值脉冲电流IPP:在10/1000μs电流波形下的峰值;
• 漏电流IR:在规定温度和最高工作电压条件下,流过TVS二极管的最大电流,其值是在截止电压下测量的;
• 额定峰值脉冲功率P:TVS管能够承受的最大峰值脉冲功耗值;TVS管的功率从封装形式上也可以体现,封装体积越小,其功率一般也越小,因为TVS的芯片面积直接决定了TVS的功率等级;电路工程师可根据电路设计及测试要求选择合适封装的TVS器件;
• 电容量C:由TVS管雪崩结截面决定的,其大小与TVS的电流承受能力成正比,电容值太大会影响电路信号讯号的衰减,为此电容值是数据界面电路TVS管选型需要考虑的参数;


TVS二极管选型,看完就会

TVS二极管选型不对,会导致电路中的精密元器件受到高浪涌和ESD静电的损坏,大大提高了产品的成本。为此,在电路保护器件选型这件事情上,产品研发技术员尤其地重视。那么,TVS二极管该如何选型呢?是从理论上讲,选型指南攻略:

√ 要确定被保护电路中的最大直流或连续工作电压,电路的额定标准电压和“高端”容限;
√ TVS管的额定瞬态功率要大于电路中可能出现的最大瞬态浪涌功率;
√ TVS管的截止电压要大于被保护电路的最高工作电压;
√ TVS管的最大钳位电压要小于后级被保护电路中的损坏电压;
√ 确定好TVS管最大箝位电压后,其峰值脉冲电流要大于瞬态浪涌电流;
√ 对于数据接口的电路保护,还需注意选取具有合适电容的TVS二极管。比如:当信号频率或传输速率较高时,应选用低电容系列的TVS管;

任何理论都是在实践的基础上形成的,为此,TVS二极管选型,更重要的是要看选型技术员的水平和经验,经验丰富、水平精湛,电路保护元器件选用和选型自然不在话下!TVS管选型,不妨与东沃电子工程师陈工沟通,定会有所收获。


TVS二极管采购,型号齐全

那么,回到最关键的问题来了,TVS二极管种类和型号有哪些呢?去哪家采购好呢?以东沃电子供应的TVS管产品线为例,主要有:

1)汽车级TVS管:SM5S系列(3600W,DO-218AB封装)、SM6S系列(4600W,DO-218AB封装)、SM8S系列(6600W,DO-218AB封装)、LDP系列(6000W,R-6/P600封装);
2)车规级TVS管:TPSMF系列(200W,SOD-123封装)、TPSMAJ系列(400W,DO-214AC封装)、TPSMBJ系列(600W,DO-214AA封装)、TPSMCJ系列(1500W,DO-214AB封装)、TPSMDJ系列(3000W,DO-214AB封装)、TP5.0SMDJ系列(5000W,DO-214AB封装);
3)低电容TVS管:LCE系列(1500W,DO-201封装)、SAC系列(500W,DO-15封装)、SACA系列(500W,DO-214AC封装)、SACB系列(500W,DO-214AA封装);

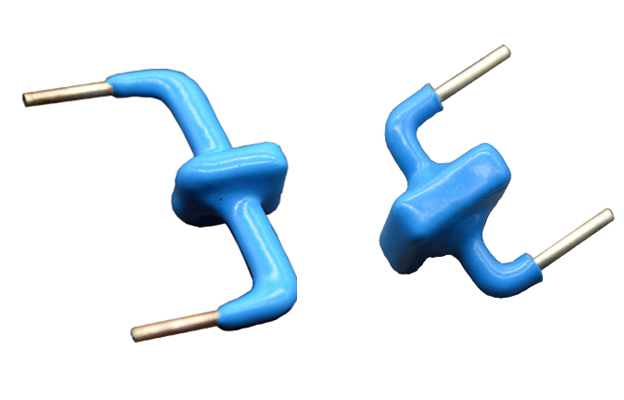

4)超大功率TVS管:蓝宝宝浪涌抑制器KA系列(NA封装);
5)常规型TVS管:SMF系列(200W,SOD-123封装)、SMF4L系列(400W,SOD-123封装)、SMAJ系列(400W,DO-214AC封装)、P4KE系列(400W,DO-41封装)、P6KE系列(600W,DO-15封装)、SMBJ系列(600W,DO-214AA封装)、1.5KE系列(1500W,DO-201封装)、SMCJ系列(1500W,DO-214AB封装)、3KP系列(3000W,R-6/P600封装)、SMDJ系列(3000W,DO-214AB封装)、5KP系列(5000W,R-6/P600封装)、5.0SMDJ系列(5000W,DO-214AB封装)、15KP系列(15000W,R-6/P600封装)、30KP系列(3000W,R-6/P600封装);

更多有关瞬态抑制TVS二极管型号参数和规格书,东沃电子资料库等您来!
