TVS管SMBJ5.0CA，在保护电路中的应用详解

能够浏览到本篇文章的人，相信您对TVS二极管的了解是刻骨铭心的深刻。TVS二极管在电路保护中的重要性，不言而喻。TVS瞬态抑制二极管凭借响应速度快、瞬态功率大、漏电流低、箝位电压易控制、击穿电压偏差小、可靠性高、体积小等特点，广泛应用于汽车、家用电器、通信设备、交/直流电源、仪器仪表、新能源等领域。接下来，专业的电路保护元器件供应厂商东沃电子为大家科普：双向TVS二极管SMBJ5.0CA在电路保护中的应用。

走进贴片TVS管SMBJ5.0CA

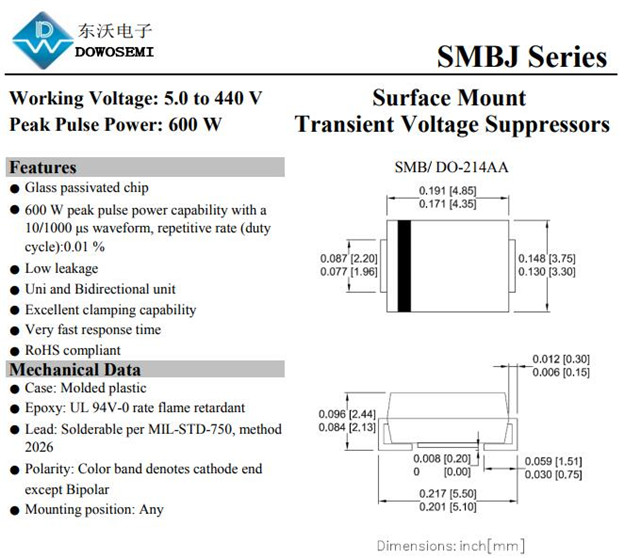

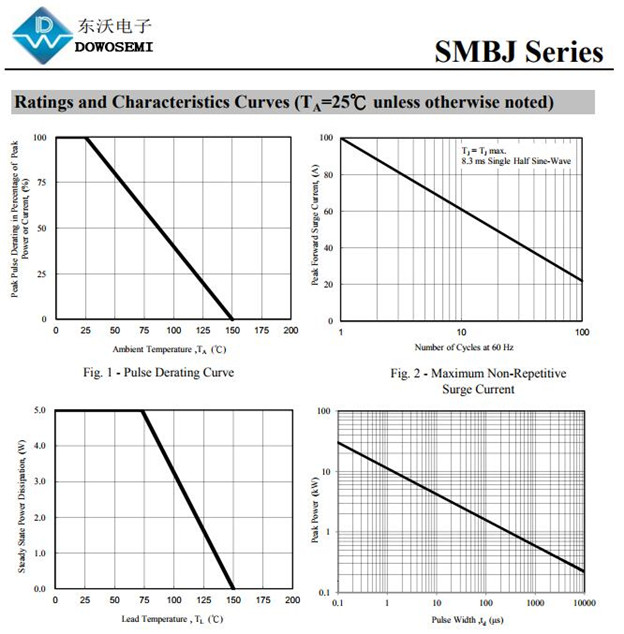

SMBJ5.0CA瞬态抑制二极管，封装DO-214AA/SMB，峰值脉冲功率600W，截止电压5.0V，最小击穿电压6.40V，最大击穿电压7.0V，峰值脉冲电流65.22A，如需要了解更具体的详细参数和规格书，可向东沃电子索取。SMBJ5.0CA，属于SMBJ系列大家庭中的成员之一，它的同胞还有:SMBJ5.0A/CA、SMBJ6.0A/CA、SMBJ6.5A/CA、SMBJ7.0A/CA、SMBJ7.5A/CA、SMBJ8.0A/CA、SMBJ8.5A/CA、SMBJ9.0A/CA、SMBJ10A/CA、SMBJ11A/CA、SMBJ12A/CA、SMBJ13A/CA、SMBJ14A/CA、SMBJ15A/CA、SMBJ16A/CA、SMBJ17A/CA、SMBJ18A/CA、SMBJ19A/CA、SMBJ20A/CA、SMBJ22A/CA、SMBJ24A/CA、SMBJ26A/CA、SMBJ28A/CA、SMBJ30A/CA、SMBJ33A/CA、SMBJ36A/CA、SMBJ40A/CA、SMBJ43A/CA、SMBJ45A/CA、SMBJ48A/CA、SMBJ51A/CA、SMBJ54A/CA、SMBJ58A/CA、SMBJ60A/CA、SMBJ64A/CA、SMBJ70A/CA、SMBJ75A/CA、SMBJ78A/CA、SMBJ80A/CA、SMBJ85A/CA、SMBJ90A/CA、SMBJ100A/CA、SMBJ110A/CA、SMBJ120A/CA、SMBJ130A/CA、SMBJ140A/CA、SMBJ150A/CA、SMBJ160A/CA、SMBJ170A/CA、SMBJ180A/CA、SMBJ190A/CA、SMBJ200A/CA、SMBJ220A/CA、SMBJ250A/CA、SMBJ300A/CA、SMBJ350A/CA、SMBJ400A/CA、SMBJ440A/CA。其中，SMBJ5.0CA、SMBJ6.0CA、SMBJ13A、SMBJ22CA、SMBJ24CA、SMBJ30CA、SMBJ33CA、SMBJ48CA等是应用比较频繁的TVS二极管。

SMBJ5.0CA在汽车电源线保护中的应用

在实际的电路中，有时由于供电环境的变化会导致瞬时脉冲，而要消除瞬时脉冲对电路损害最好的办法就是将TVS管在线路板上与被保护线路并联。TVS瞬态抑制二极管SMBJ5.0CA，具有15KV空气放电和30KV接触放电的ESD防护等级，小于1ps的响应速率、600w的10/1000us、duty小于 0.01%的尖峰能量浪涌能量容量，并且反向工作电压为5V，65A下的钳位电压为9.2V，这些主要的电气特性是的SMBJ5.0CA二极管非常适合在接口保护中的应用，如在热插拔电路、汽车电源线等保护中。

SMBJ5.0CA在RS-485通讯保护中的应用

现如今的智能仪表行业里，一般都会采用RS-485通讯。为了保护RS-485接口免受静电或浪涌损坏，此刻会采用SMBJ5.0CA瞬变抑制二极管来做接口保护。当静电或浪涌电压大于5V时，SMBJ5.0CA二极管就会开始运作，将电压钳位在很低的水平；倘若电流又超过峰值脉冲电流的话，最终电压会被钳位在9.2V左右，从而保护后一级的精密元器件免受损坏。

SMBJ5.0CA在运放的输出级保护

都知道，集成运放对外界电应力非常敏感，在使用运放过程中，如果因操作失误或采取了不正常的工作条件，这时往往会出现很大的电压或电流，特别是静电和浪涌脉冲，从而导致运放受损或失效。举个例子，在5V输出的直流稳压电源中，应在其稳压输出端加上SMBJ5.0CA，一来可以保护使用该电源的仪器设备，二来还可以吸收电路中晶体管的集电极到发射极间的峰值电压，从而保护晶体管。为此，东沃电子工程师建议在每个稳压源的输出端加一个SMBJ5.0CA二极管，这样就可以大幅度地提高整机的可靠性。
