浪涌保护元器件选型攻略，带您了解不一样的电路保护器件

众所周知，电子产品在使用过程中会出现浪涌电压，就会导致电路中的电源电压突变，影响电路的正常工作。倘若是在数字信号中出现浪涌电压，就会导致数字逻辑出错，甚至给接口电路带来损坏性。为此，在电路保护过程中，电子工程师会选用专门的浪涌保护元器件保障电路的正常运行。在正常浪涌电压下，浪涌保护元器件对电路工作没有影响，不起任何作用；一旦当高浪涌电压到来时，浪涌保护元器件的阻抗就会变低，通过其自身的电流增大，迅速导通，从而把巨大的浪涌电压能力旁路掉，保障电路的电压在正常范围之内。

目前，电路中比较常用的浪涌保护元器件有：TVS瞬态抑制二极管、压敏电阻MOV、陶瓷气体放电管GDT。不同的浪涌保护元器件，其工作和保护原理各不相同，在选用的时候，应该结合其保护原理、工作条件和应用环境等方面来考虑。那么，如何正确合理地选择浪涌保护元器件呢？接下来，跟着专业被动保护器件供应厂商东沃电子一起踏上学习之旅吧！

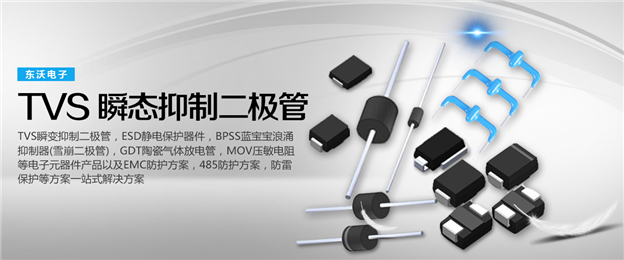

TVS瞬态抑制二极管选型

TVS瞬态抑制二极管，是一种高效能保护器件，响应速度快、大瞬态功率、低漏电流、箝位电压易控制、击穿电压偏差小、高可靠性等是其最大的优势，广泛应用于敏感电子零件过压保护。东沃供应的TVS二极管种类繁多，型号齐全，那么，如何正确选型呢？

1）要确定被保护电路中的最大直流或连续工作电压，电路的额定标准电压和“高端”容限；
2）TVS管的额定瞬态功率要大于电路中可能出现的最大瞬态浪涌功率；
3）TVS管的截止电压要大于被保护电路的最高工作电压；
4）TVS管的最大钳位电压要小于后级被保护电路中的损坏电压；
5）确定好TVS管最大箝位电压后，其峰值脉冲电流要大于瞬态浪涌电流；
6）对于数据接口的电路保护，还需注意选取具有合适电容的TVS二极管。比如：当信号频率或传输速率较高时,应选用低电容系列的TVS管；

当然，在TVS二极管选型过程中，不单单要看参数，还要看实际测试结果。

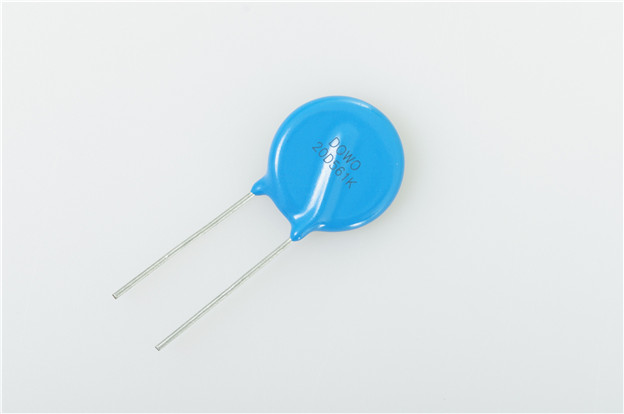

压敏电阻MOV选型

目前，应用于低压电器浪涌保护的压敏电阻多为氧化锌为主体材料的压敏电阻，采用典型的电子陶瓷工艺制成的多晶半导体陶瓷元器件。目前，东沃供应的压敏电阻规格有：05D、07D、10D、14D、20D、25D。那么，在实际电路保护中，具体要选用哪种规格的压敏电阻呢？这就涉及到压敏电阻选型：

1）压敏电阻电压值要大于实际电路中的电压峰值，即连续施加在压敏电阻两端的电源电压，要小于压敏电阻规格书中的“最大持续工作电压值”；
2）压敏电阻的箝位电压要小于被保护设备承受的最大电压；
3）压敏电阻的标称放电电流要大于线路中可能出现的最大浪涌电流；
4）对于高频率传输信号的线路，电容要尽量的小；
5）要考虑使用环境，具体要求的浪涌电压情况；

具体还需要根据电路设计需求来定夺，专业的事情找专业的人做，少走弯路。压敏电阻选型，东沃电子，免费提供选型服务。

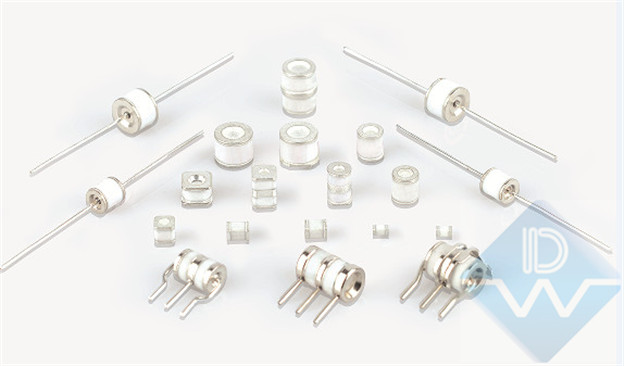

陶瓷气体放电管GDT选型

陶瓷气体放电管可以承受高达数十甚至数百千安培的浪涌电流冲击，具有极低的结电容，应用于保护电子设备和人身免遭瞬态高电压的危害，是防雷保护设备中应用最广泛的开关元器件。东沃供应的GDT浪涌电流可达20KA、40KA、50KA、60KA、100KA、150KA，甚至更高；绝缘阻值可达到10G；极间电容低至1PF；广泛应用在通讯线路、通讯配线架的保安单元及高频电路中作防雷保护。那么，在实际电路保护中，具体要选用哪种规格的气体放电管呢？这就涉及到陶瓷气体放电管选型：

1）陶瓷气体放电管的加入前提条件是陶瓷气体放电管的直流击穿电压的下限值必须高于电路中的最大正常工作电压，才能不能影响电路正常工作。
2）陶瓷气体放电管的过保持电压尽可能高，保证电路中工作电压不会引起持续导通现象。当电路中的过电压消失后，要确保陶瓷气体放电管及时熄灭，否则会影响电路的正常运行。
3）确保陶瓷气体放电管的冲击击穿电压值必须低于电路中所能承受的最高瞬时电压值。
4）根据线路中可能窜入的冲击电流强度，确定所选用放电管必须达到的耐冲击电流能力。
5）必要时，陶瓷气体放电管配上适当的短路装置，FS装置，也叫失效保护装置。

更多有关浪涌保护元器件的应用和选型，可随时请教专业的电路保护元器件供应厂商东沃电子！！！
