SMB/DO-214AA封装SMBJ6.5CA，峰值脉冲功率600W
发表日期：2019-08-22浏览：1363
目前，业内常用的电子电路保护元器件有：过压元器件（TVS瞬态抑制二极管、压敏电阻）、过流元器件（自恢复保险丝）、静电元器件（ESD静电放电二极管）、防雷元器件（陶瓷气体放电管、半导体放电管、玻璃放电管）。有电子设备的地方，就有电路保护元器件的存在，这是为何呢？为什么现代的电子电路必须要保护起来呢？
电路保护元器件的重要性
如今，电路板的集成度越来越高了，导致PCB的价格也相应地增长起来了，为了最终最大化降低成本，选用电路保护元器件是最好的选择。事实证明，大多数电子设备出现故障主要是由电路中出现的过压或过流引起的，同时随着电子产品质量的标准提高，电路保护变得更加不容忽视，在汽车电子产品、通讯设备、通讯场合、基站、工业设备、消费电子产品、医疗设备等方面是电子安全工程师必须考虑的问题。TVS瞬态抑制二极管，凭借独特优异的优势（箝位电压易控制、击穿电压偏差小、瞬态功率大、漏电流低、响应速度快、可靠性高、体积小等）得到了广泛的应用。
TVS管SMBJ系列详解，一分钟就明白了

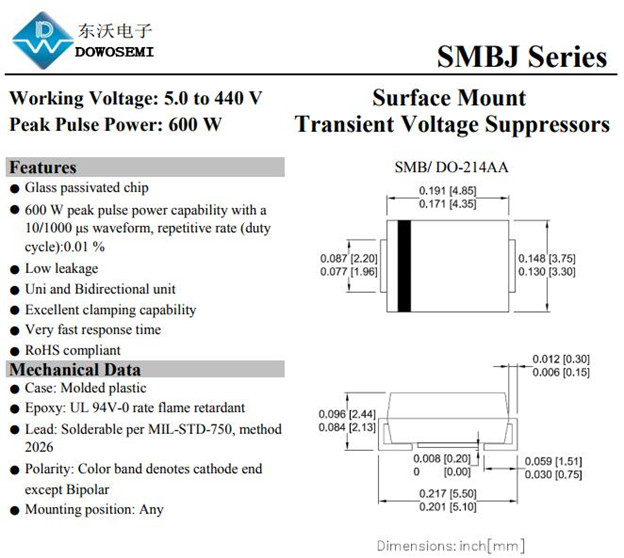

专业的电路保护元器件厂家——东沃电子，供应的TVS二极管，种类繁多、型号齐全。SMBJ系列，采用先进的GPP玻璃钝化工艺、峰值脉冲功率600W、封装形式SMB/DO-214AA、工作电压范围5.0V-440V，广泛应用于各种消费类电子、汽车电子、工业控制，网络通讯以及新能源等领域的电源和信号接口保护。其中SMBJ5.0CA、SMBJ6.5CA、SMBJ8.0CA、SMBJ15CA、SMBJ22CA、SMBJ24CA、SMBJ26CA、SMBJ30CA、SMBJ36CA、SMBJ440CA等型号的瞬态抑制二极管，应用的频率很高，比较常用。欲想了解更多物料参数、规格书，可免费向东沃电子索取相关资料。
从SMBJ6.5CA看TVS二极管选型
购商在采购TVS二极管之前，第一件事情就是要确定TVS管型号，也就是通常说的TVS二极管选型。什么情况下需要用到某个型号的TVS二极管，是需要结合电路上各方面的因素来选择的。东沃电子SMBJ6.5CA小功率TVS二极管，其参数早已决定了它的应用环境，具体参数如下：
1）600W的峰值功率能力在10×1000μ波形重复率（占空比）：0.01%；
2）快速响应时间：从0伏特到最小击穿电压通常小于1.0 ps；
3）SMB/DO-214AA封装为表面安装应用优化电路板空间；
4）击穿电压：7.22 V-7.98 V；
5）最大漏电流：500 uA；
6）峰值脉冲电流：53.57 A；
7）截止电压：6.5 V；
8）箝位电压：11.2 V；
9）测试电流：10 mA；
TVS二极管选型是一门技术活，往往很多时候是根据工作经验来的。在实际电路中，脉冲宽度是变化不定，而物料规格书中给的只是特定脉宽下的吸收功率峰值，这点，电子工程师心里都要有个数。同时，还要考虑TVS二极管工作温度变化、电容值、离散性等，这些注意事项都要牢记。从方案、EMC测试、选型、样品，厂商东沃电子，一站式免费为您服务，欢迎广大新老客户前来询价！
