东沃TVS管1.5KE6.8CA可替代Vishay 1.5KE6.8CA-E3/54，成本降低30%

在电子电路中，为了免受雷击或其他瞬态电压事件引起的瞬态电压影响，电子工程师往往会选用TVS瞬态抑制二极管专门用于保护敏感电子设备。1.5KE系列TVS管，应用范围极其广泛，使用频率高。那么，关于1.5KE瞬态抑制二极管，您知道多少呢？哪家生产的TVS二极管1.5KE6.8CA好呢？

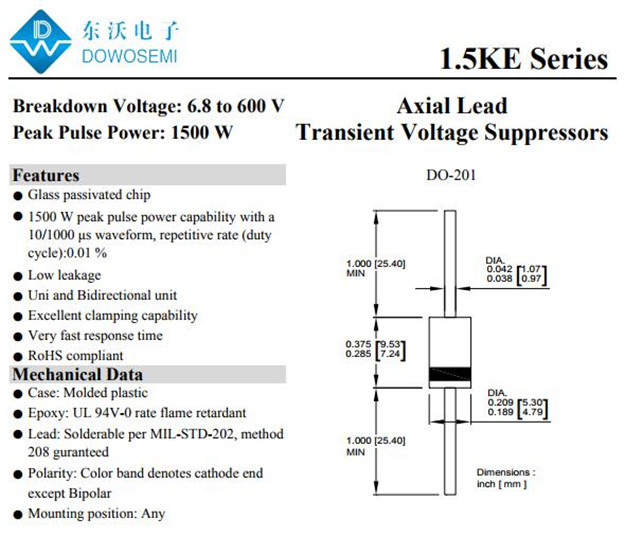

以专业的保护器件供应厂商东沃电子自主研发、生产、销售的TVS二极管1.5KE系列为例：
• 10/1000μs波形时的峰值脉冲功率为1500W，重复频率（工作循环）：0.01%
• DO-201包装内有钝化玻璃芯片接合点
• 快速的响应时间: 从0伏特至VBR最小值通常小于1.0ps
• 出色的箝位能力
• 典型的故障模式是因超过指定电压或电流而造成的短路
• 锡丝测试基于JEDEC JESD201A的4a和4c表进行。
• IEC-61000-4-2 ESD 30kV(Air), 30kV（接触放电）。
• 数据线路ESD保护符合IEC 61000-4-2
• 数据线路EFT保护符合IEC 61000-4-4
• 增量浪涌电阻较低
• 标准情况下，当VBR最小值>12V时，IR小于1μA
• 可保证高温回流焊接: 260°C/40秒/引线长度：0.375英寸（9.5毫米），张力：5磅（2.3公斤）
• VB@TJ = VBR@25°C x（1+αT x （TJ - 25））（αT：温度系数，标准值为0.1%)
• 亚光无铅镀锡
• 不含卤素且符合RoHS标准
• 无铅E3是指第2级互连元件无铅，端子镀层材料为锡（Sn）（IPC/JEDEC J-STD- 609A.01）

1.5KE瞬态抑制二极管应用：
• 瞬态抑制设备非常适合保护输入/输出接口
• VCC总线和其他用于电信
• 电脑
• 工业和消费电子产品的易损电路

东沃1.5KE6.8CA与Vishay 1.5KE6.8CA-E3/54的区别：
目前，市场上有选用Vishay公司1.5KE6.8CA-E3/54双向TVS管做防雷保护设计，不过很多客户因Vishay供货周期长和价格高，往往会选择一款供货周期短、价格好、性价比高的替代产品：东沃电子供应的TVS管1.5KE6.8CA，成本最低可降至30%。

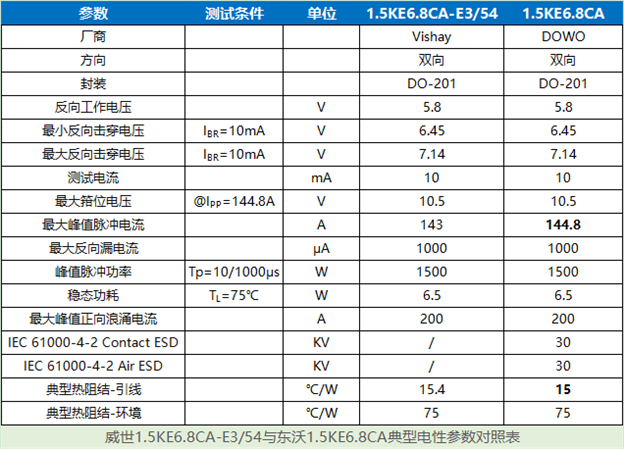

从图中可以看出2种产品电性参数对照表可以看出，东沃1.5KE6.8CA与Vishay 1.5KE6.8CA-E3/54电性参数基本一致，均采用DO-201封装，可实现pin-pin兼容设计，无需更改任何外部电路。不同的是，东沃1.5KE6.8CA具有可承受144.8A更高的峰值脉冲电流和15℃/W更低的典型结-引线热阻等更出色的电性参数。

除了上述出色的典型参数优势外，东沃1.5KE6.8CA还具有更多的优势：
1）数据线路ESD保护符合IEC 61000-4-2；
2）数据线路EFT保护符合IEC 61000-4-4；
3）更低的成本，相比Vishay公司的1.5KE6.8CA-E3/54至少可降低30%；
4）更好的供货周期，可快速支持样品和后续量产服务；
5）更好的服务体验，从方案设计、产品选型、测试一站式满足客户的需求，同时还可根据客户的需求个性化定制。
