TVS管选用因素全攻略，拿走不谢

TVS或称瞬变电压抑制二极管是在稳压管工艺基础上发展起来的一种新产品，是一种二极管形式的高效能保护器件，其电路符号和普通稳压二极管相同，外形也与普通二极管无异，具有响应时间快、瞬态功率大、电容低、漏电流低、击穿电压偏差小、箝位电压较易控制、无损坏极限、体积小、易于安装等优点，目前已广泛应用于计算机系统、通讯设备、消费类电子、电源、家用电器等各个领域。

　　很多客户在tvs管选型时，不知道哪几个主要参数会影响产品的性能，导致很多时候测试不通过。那么，在选用TVS二极管时，应考虑以下几个主要因素：

　　1）若tvs管有可能承受来自两个方向的尖峰脉冲电压(浪涌电压)冲击时，应当选用双极性的。

　　2）所选用tvs管的VC值应低于被保护元件的最高电压。VC是二极管在截止状态的电压，也就是在ESD冲击状态时通过TVS的电压，它不能大于被保护回路的可承受极限电压，否则器件面临被损坏的危险。

　　3）tvs管在正常工作状态下不要处于击穿状态，最好处于VR以下，应综合考虑VR和VC两方面的要求来选择适当的TVS。

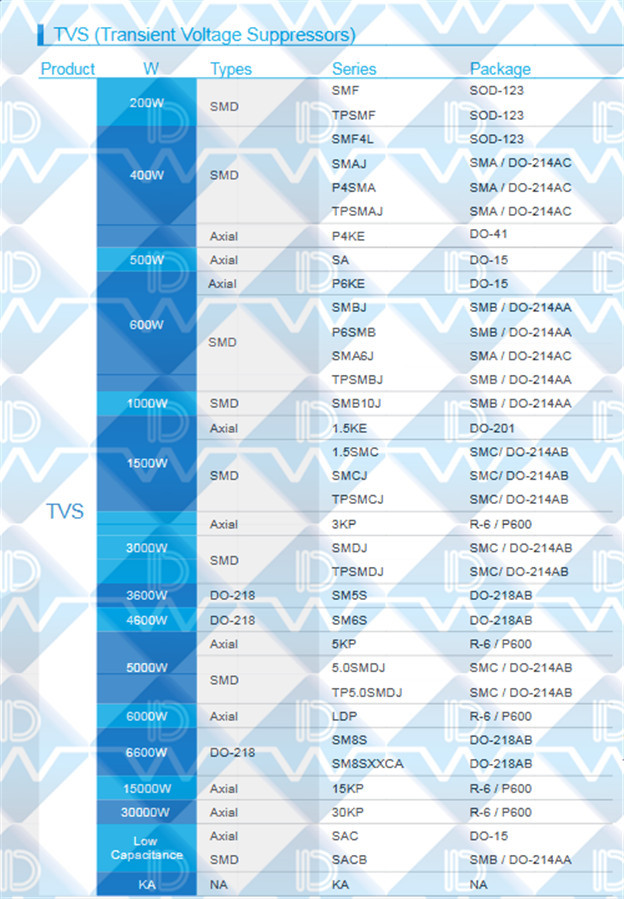

　　4）如果知道比较准确的浪涌电流IPP，则可利用VC、IPP来确定功率；如果无法确定IPP的大致范围，则选用功率大些的TVS为好。PM是tvs管能承受的最大峰值脉冲功率耗散值。在给定的最大箝位电压下，功耗PM越大，其浪涌电流的承受能力越大;在给定的功耗PM下，箝位电压VC越低，其浪涌电流的承受能力越大。另外，峰值脉冲功耗还与脉冲波形、持续时间和环境温度有关。

　　5）tvs管所能承受的瞬态脉冲是不重复的，器件规定的脉冲重复频率(持续时间与间歇时间之比)为0.01%。如果电路内出现重复性脉冲，应考虑脉冲功率的累积，不然有可能损坏TVS。

　　6）对于小电流负载的保护，可有意识地在线路中增加限流电阻，只要限流电阻的阻值适当，一般不会影响线路的正常工作，但限流电阻对干扰所产生的电流却会大大减小。但这样可能选用峰值功率较小的tvs管来对小电流负载线路进行保护。

　　7）电容量C是由TVS管雪崩结截面决定的，这是在特定的1MHz频率下测得的。C的大小与tvs管的电流承受能力成正比，C太大将使信号衰减。因此，C是数据接口电路选用tvs管的重要参数。对于数据/信号频率越高的回路，二极管的电容对电路的干扰越大，形成噪声或衰减信号强度也大，因此，需要根据回路的特性来决定所选器件的电容范围。高频回路一般选择电容应尽量小(如LCTVS、低电容TVS，电容不大于3 pF)，而对电容要求不高的回路，电容的容量选择可高于40 pF。

　　8）为了满足IEC61000-4-2国际标准，tvs管必须达到可以处理最小8 kV(接触)和15。

　　在瞬态峰值脉冲电流作用下，流过tvs管的电流，由原来的反向漏电流ID上升到IR时，其两极呈现的电压由额定反向关断电压VWM上升到击穿电压VBR，TVS被击穿。随着峰值脉冲电流的出现，流过TVS的电流达到峰值脉冲电流IPP。在其两极的电压被箝位到预定的最大箝位电压以下。尔后，随着脉冲电流按指数衰减，tvs管两极的电压也不断下降，最后恢复到起始状态。这就是tvs管抑制可能出现的浪涌脉冲功率，保护电子元器件的整个过程。

　　在过压保护过程中，必须考虑到以上八个因素，才能确保TVS管被动器件更准确地保护电路正常运行！
